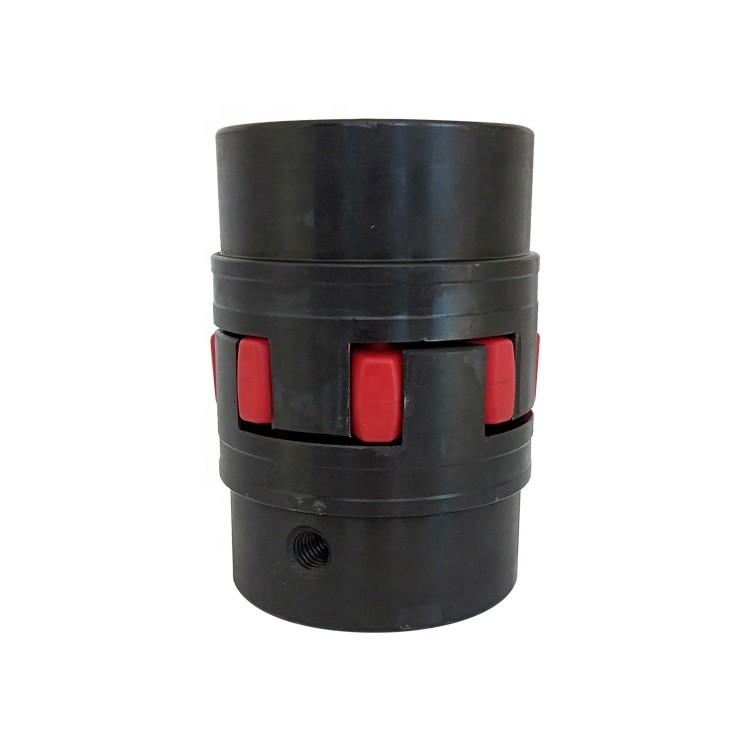

Innesto a denti flessibile
>
|
|
| Luogo di origine | porcellana del、 di cangzhou |
| Marca | jude |
| Certificazione | CE、ISO |
| Numero di modello | XL2 ROTEX24 |
CARATTERISTICHE E VANTAGGI
Gli innesti a denti curvi possono essere utilizzati in molte applicazioni e nel servire come
accoppiamento per tutti gli usi. La progettazione di base della mandibola curva tiene conto un'più alta coppia di torsione
capacità in una progettazione compatta. Il dente curvo ha una maggior area di contatto che
gli dà l'alta capacità di coppia di torsione e riduce la pressione del bordo. Accomoderà
cattivo allineamento assiale, radiale ed angolare dell'asse.
I hub sono prodotti da vari materiali compreso: ghisa grigio di alluminio e,
Acciaio inossidabile d'acciaio e. Gli elementi del ragno sono disponibili in vario durometro
opzioni in uretano & in Hytrel. I ragni possono eseguire nell'ambito del dovere normale
termini del ciclo ai cicli resistenti che comprendono il carico dinamico e possono minimizzare
vibrazioni di torsione nel sistema.
Caratteristiche di prodotto
1. Una progettazione di tre pezzi
2. Nessuna lubrificazione ha richiesto
3. durometro variabile
4. elementi dell'uretano
5. Nessun contatto metallo con metallo
6. alte capacità di coppia di torsione
7. materiali variabili del hub
| Dimensione | Tipo | Coppia di torsione Tn (N.m) | Max Speed [n] (r/min) | Di DZ del diametro del foro dell'asse | Lunghezza L del foro | D | D: | La DZ | E | S | Momento di inerzia (Kg-m2) | Peso (chilogrammi) |
| GS19 | XL1 | 34 | 19000 | 6-19-24 | 25 | 40 | 32 | 40 | 16 | 2 | 0,0008 | 0,328 |
| GS24 | XL2 | 120 | 14000 | 8-24-28 | 30 | 55 | 40 | 55 | 18 | 2 | 0,0003 | 0,66 |
| GS28 | XL3 | 320 | 11800 | 10-28-38 | 35 | 65 | 48 | 65 | 20 | 2,5 | 0,0007 | 1,16 |
| GS38 | XL4 | 650 | 9500 | 12-38-45 | 45 | 80 | 66 | 78 | 24 | 3 | 0,002 | 2,27 |
| GS42 | XL5 | 900 | 8000 | 14-42-55 | 50 | 98 | 75 | 94 | 26 | 3 | 0,005 | 3,57 |
| GS48 | XL6 | 1050 | 7100 | 1548-60 | 56 | 105 | 85 | 104 | 28 | 3,5 | 0,008 | 4,80 |
| GS55 | XL7 | 1250 | 6300 | 20-55-70 | 65 | 120 | 98 | 118 | 30 | 4 | 0,016 | 7,37 |
| GS65 | XL8 | 1280 | 5600 | 22~65-75 | 75 | 135 | 115 | 134 | 35 | 4,5 | 0,031 | 10,89 |
| GS75 | XL9 | 2930 | 4750 | 30-75-90 | 85 | 160 | 135 | 158 | 40 | 5 | 0,068 | 17,73 |
| GS90 | XL10 | 7200 | 3750 | 40-90-100 | 100 | 200 | 160 | 180 | 45 | 5,5 | 0,159 | 29,60 |
| GS100 | XL11 | 9900 | 3350 | 50-100-110 | 110 | 225 | 180 | 200 | 50 | 6 | 0,277 | 41 |
| GS110 | XL12 | 12000 | 3000 | 60-110-125 | 120 | 255 | 200 | 230 | 55 | 6,5 | 0,51 | 58,6 |
| XL13 | 15000 | 2650 | 60-125-145 | 140 | 290 | 230 | 265 | 60 | 7 | 1 | 88,4 | |
| XL14 | 22000 | 2360 | 60-140-165 | 155 | 320 | 255 | 300 | 65 | 7,5 | 17 | 120,6 | |
| XL15 | 30000 | 2000 | 80-160-190 | 175 | 370 | 290 | 345 | 75 | 9 | 3,35 | 179,1 | |
| XL16 | 35000 | 1800 | 85-180-220 | 195 | 420 | 325 | 400 | 85 | 10,5 | 6,37 | 261,0 |
Applicazione
Pricipalmente utilizzato nell'estrazione mineraria, metallurgico, in cemento, nei prodotti chimici, nella costruzione, nei materiali da costruzione, nella energia elettrica, nelle telecomunicazioni, in tessuti e nei dipartimenti del trasporto.
Come:
Trasportatore: Trasportatore della cinghia conveyor.AFC. Trasportatore a catena. Trasportatore di vite.
Pompa: Pompa idraulica, pompa di olio, pompa di melma, ecc
Fan: Fan del progetto, Fanner, fan della caldaia, ecc
Escavatore: Escavatore del secchio. Benne da scavo. Ricuperatore dell'impilatore della ruota del secchio.
Gru: Gru a torre. Gru a cavalletto. Gru a ponte.
Altri: Vari elevatori. Di tagliatrice a vomere. Macchina della palla mill.Crusher.Recreation.
Attrezzatura del miscelatore. Centrifuger. Washer.Leather-making machine.machine per
macchina di trafilatura del miscelatore del parco di ricreazione. Espulsore, frantoio delle scorie della caldaia.
Alimentatore di plastica. Macchina odorante di gomma, ecc.
L'apparecchiatura di trasmissione di Jude della contea di Nanpi che fabbrica il co., srl è imprese che si sono specializzate nell'accoppiamento di produzione e della ricerca. Inoltre possiamo sviluppare i nuovi prodotti e la massa-produzione. Con esperienza ricca, gruppo professionale di R & S e varia attrezzatura nell'accoppiamento, ha circostanze superiori al soddisfatto ai vostri requisiti differenti.
I prodotti principali della società sono: tutti i tipi di accoppiamenti per industria del macchinario da ogni parte della parola, quali l'accoppiamento elastico radiale, l'accoppiamento gommato, l'accoppiamento universale, l'accoppiamento dell'ingranaggio del tamburo, l'accoppiamento elastico della forma del fiore della prugna, l'accoppiamento della coppia rigida Oldham, l'accoppiamento di catena del rullo, l'accoppiamento del diaframma, gli accoppiamenti elastici di coppia del perno della manica della colonna, la caviglia elastica, l'accoppiamento elastico della caviglia, di dispositivo di accoppiamento della pompa, ecc…
I concetti della nostra società è in tensione su qualità e si sviluppano su onore. L'accoppiamento presenta il vantaggio di alta qualità, il prezzo basso, modelli completi del prodotto. La nostra società sarà la vostra migliore scelta e restiamo in attesa per cooperare con voi.
Q1: È voi società per azioni o il produttore?
: Siamo fabbrica.
Q2: Fornite i campioni? è liberamente o extra?
: : Sì, potremmo offrire il campione ma non gratis. Realmente abbiamo un principio molto buon dei prezzi, quando fate l'ordine in serie poi costate del campione sarete di ritorno a voi.
Q3: Quanto tempo è il vostro termine di consegna?
: È generalmente dei 10-15 giorni se le merci sono in azione. o è dei 7-25 giorni se le merci non sono in azione, è secondo la quantità.
Q4: Quanto tempo è la vostra garanzia?
: La nostra garanzia è di 12 mesi.
Q5: Avete procedure di ispezione per coppia?
: autoispezione 100% prima dell'imballaggio
Q6. Che cosa è il vostro pagamento?
: 1) 100% T/T. 2) 30% in anticipo, altri prima della spedizione. 3) L/C Q7: Posso avere una visita alla vostra fabbrica prima dell'ordine? : Sicuro, benvenuto visitare la nostra fabbrica.
