Innesto a denti flessibile
>
|
|
| Luogo di origine | porcellana del、 di cangzhou |
| Marca | jude |
| Certificazione | CE、ISO |
| Numero di modello | GE Rotex |

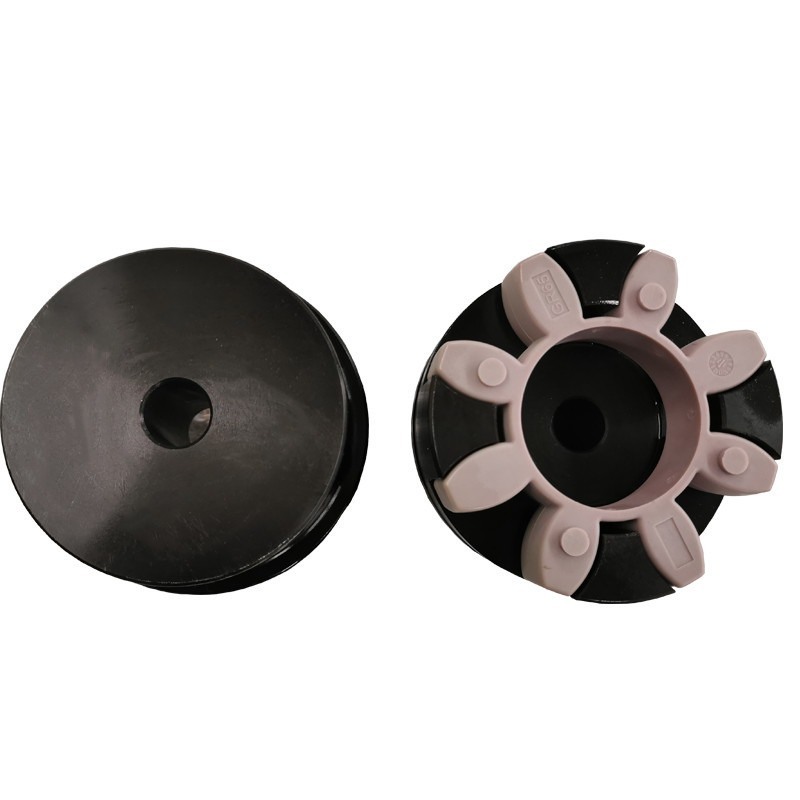

Innesto a denti flessibile di XL GE Rotex, lo stesso tipo di Rotex che coppia 98 un accoppiamento porpora del ragno del ragno
CARATTERISTICHE E VANTAGGI
Gli innesti a denti curvi possono essere utilizzati in molte applicazioni e nel servire come
accoppiamento per tutti gli usi. La progettazione di base della mandibola curva tiene conto un'più alta coppia di torsione
capacità in una progettazione compatta. Il dente curvo ha una maggior area di contatto che
gli dà l'alta capacità di coppia di torsione e riduce la pressione del bordo. Accomoderà
cattivo allineamento assiale, radiale ed angolare dell'asse.
I hub sono prodotti da vari materiali compreso: ghisa grigio di alluminio e,
Acciaio inossidabile d'acciaio e. Gli elementi del ragno sono disponibili in vario durometro
opzioni in uretano & in Hytrel. I ragni possono eseguire nell'ambito del dovere normale
termini del ciclo ai cicli resistenti che comprendono il carico dinamico e possono minimizzare le vibrazioni di torsione nel sistema.
Caratteristiche di prodotto
1. Una progettazione di tre pezzi
2. Nessuna lubrificazione ha richiesto
3. Durometro variabile
4. Elementi dell'uretano
5. Nessun contatto metallo con metallo
6. Alte capacità di coppia di torsione
7. Materiali variabili del hub
| Dimensione | Tipo | Coppia di torsione Tn (N.m) | Max Speed [n] (r/min) | Di DZ del diametro del foro dell'asse | Lunghezza L del foro | D | D: | La DZ | E | S | Momento di inerzia (Kg-m2) | Peso (chilogrammi) |
| GS19 | XL1 | 34 | 19000 | 6-19-24 | 25 | 40 | 32 | 40 | 16 | 2 | 0,0008 | 0,328 |
| GS24 | XL2 | 120 | 14000 | 8-24-28 | 30 | 55 | 40 | 55 | 18 | 2 | 0,0003 | 0,66 |
| GS28 | XL3 | 320 | 11800 | 10-28-38 | 35 | 65 | 48 | 65 | 20 | 2,5 | 0,0007 | 1,16 |
| GS38 | XL4 | 650 | 9500 | 12-38-45 | 45 | 80 | 66 | 78 | 24 | 3 | 0,002 | 2,27 |
| GS42 | XL5 | 900 | 8000 | 14-42-55 | 50 | 98 | 75 | 94 | 26 | 3 | 0,005 | 3,57 |
| GS48 | XL6 | 1050 | 7100 | 1548-60 | 56 | 105 | 85 | 104 | 28 | 3,5 | 0,008 | 4,80 |
| GS55 | XL7 | 1250 | 6300 | 20-55-70 | 65 | 120 | 98 | 118 | 30 | 4 | 0,016 | 7,37 |
| GS65 | XL8 | 1280 | 5600 | 22~65-75 | 75 | 135 | 115 | 134 | 35 | 4,5 | 0,031 | 10,89 |
| GS75 | XL9 | 2930 | 4750 | 30-75-90 | 85 | 160 | 135 | 158 | 40 | 5 | 0,068 | 17,73 |
| GS90 | XL10 | 7200 | 3750 | 40-90-100 | 100 | 200 | 160 | 180 | 45 | 5,5 | 0,159 | 29,60 |
| GS100 | XL11 | 9900 | 3350 | 50-100-110 | 110 | 225 | 180 | 200 | 50 | 6 | 0,277 | 41 |
| GS110 | XL12 | 12000 | 3000 | 60-110-125 | 120 | 255 | 200 | 230 | 55 | 6,5 | 0,51 | 58,6 |
| XL13 | 15000 | 2650 | 60-125-145 | 140 | 290 | 230 | 265 | 60 | 7 | 1 | 88,4 | |
| XL14 | 22000 | 2360 | 60-140-165 | 155 | 320 | 255 | 300 | 65 | 7,5 | 17 | 120,6 | |
| XL15 | 30000 | 2000 | 80-160-190 | 175 | 370 | 290 | 345 | 75 | 9 | 3,35 | 179,1 | |
| XL16 | 35000 | 1800 | 85-180-220 | 195 | 420 | 325 | 400 | 85 | 10,5 | 6,37 | 261,0 |
