Innesto a denti flessibile
>
|
|
| Luogo di origine | porcellana del、 di cangzhou |
| Marca | jude |
| Certificazione | CE、ISO |
| Numero di modello | AFN |

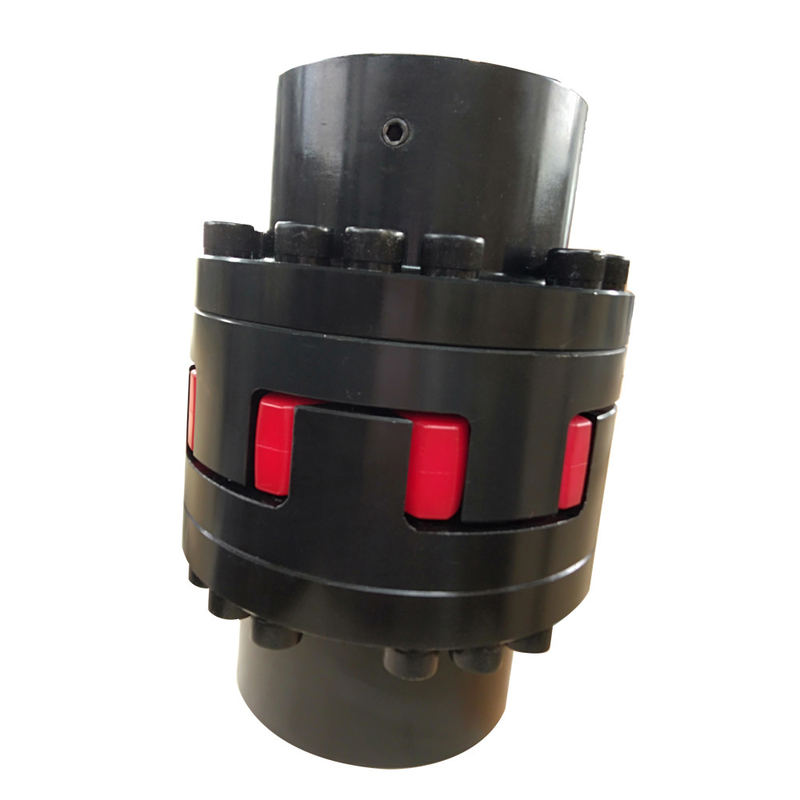

ROTEX AFN è un accoppiamento torsionally flessibile dell'elastomero come tipo della doppio flangia e particolarmente adatto ad applicazioni in ingegneria pesante. La progettazione AFN dell'accoppiamento dell'elastomero di ROTEX è caratterizzata dal doppio tipo della flangia tenendo conto il montaggio e lo smontaggio radiali di di dispositivo di accoppiamento o dall'elastomero senza spostare l'azionamento o il lato determinato.
Il hub della flangia dell'innesto a denti torsionally flessibile come tipo ROTEX AFN della flangia è fatto dell'acciaio e la flangia di azionamento è fatta dell'acciaio. Caratterizza Torsionally flessibile, accoppiamento a sicurezza intrinseca dell'elastomero/tipo della flangia doppio dell'innesto a denti per la sostituzione d'organizzazione pesante del ragno che l'attimo possibile ha montato senza smontaggio dell'azionamento o del ragno guidato della macchina radialmente smontabile, facile a servizio
| Doppio tipo AFN di progettazione della flangia | |||||||||||||
| Dimensione | Foro massimo d1 di rivestimento | Dimensioni [millimetri] | Viti a testa cilindrica | ||||||||||
| DH | DF | DH | L2 | L3 | E | E1 | s | b | L | M×l | z | ||
| 24 | 27 | 55 | 36 | 27 | 30 | 30,50 | 18 | 33 | 2 | 14 | 94 | M5×16 | 8 |
| 28 | 30 | 65 | 42 | 30 | 35 | 35,5 | 20 | 39 | 2,5 | 15 | 110 | M6×20 | 8 |
| 38 | 38 | 80 | 52 | 38 | 45 | 45,5 | 24 | 43 | 3 | 18 | 134 | M8×22 | 8 |
| 42 | 45 | 95 | 62 | 46 | 50 | 51 | 26 | 48 | 3 | 20 | 150 | M8×25 | 12 |
| 48 | 50 | 105 | 70 | 51 | 56 | 57 | 28 | 50 | 3,5 | 21 | 164 | M8×25 | 12 |
| 55 | 60 | 120 | 80 | 60 | 65 | 66 | 30 | 60 | 4 | 22 | 192 | M10×30 | 8 |
| 65 | 70 | 135 | 94 | 68 | 75 | 76 | 35 | 65 | 4,5 | 26 | 217 | M10×30 | 12 |
| 75 | 80 | 160 | 108 | 80 | 85 | 86,5 | 40 | 75 | 5 | 30 | 248 | M12×40 | 15 |
| 90 | 105 | 200 | 142 | 100 | 100 | 101,5 | 45 | 82 | 5,5 | 34 | 285 | M16×40 | 15 |
| 100 | 115 | 225 | 158 | 113 | 110 | 111,5 | 50 | 97 | 3 | 38 | 320 | M16×50 | 15 |
| 110 | 130 | 255 | 178 | 127 | 120 | 122 | 55 | 103 | 3,5 | 42 | 347 | M20×50 | 15 |
| 125 | 150 | 290 | 206 | 147 | 140 | 142 | 60 | 116 | 7 | 46 | 400 | M20×60 | 15 |
| 140 | 170 | 320 | 235 | 165 | 155 | 157,5 | 65 | 128 | 7,5 | 50 | 443 | M20×60 | 15 |
| 160 | 200 | 370 | 270 | 190 | 175 | 177,5 | 75 | 146 | 9 | 57 | 501 | M24×70 | 15 |
| 180 | 230 | 420 | 315 | 220 | 195 | 198 | 85 | 159 | 10,5 | 64 | 555 | M24×80 | 18 |
L'apparecchiatura di trasmissione di Jude della contea di Nanpi che fabbrica il co., srl è imprese che si sono specializzate nell'accoppiamento di produzione e della ricerca. Inoltre possiamo sviluppare i nuovi prodotti e la massa-produzione. Con esperienza ricca, gruppo professionale di R & S e varia attrezzatura nell'accoppiamento, ha circostanze superiori al soddisfatto ai vostri requisiti differenti.
I prodotti principali della società sono: tutti i tipi di accoppiamenti per industria del macchinario da ogni parte della parola, quali l'accoppiamento elastico radiale, l'accoppiamento gommato, l'accoppiamento universale, l'accoppiamento dell'ingranaggio del tamburo, l'accoppiamento elastico della forma del fiore della prugna, l'accoppiamento della coppia rigida Oldham, l'accoppiamento di catena del rullo, l'accoppiamento del diaframma, gli accoppiamenti elastici di coppia del perno della manica della colonna, la caviglia elastica, l'accoppiamento elastico della caviglia, di dispositivo di accoppiamento della pompa, ecc…
I concetti della nostra società è in tensione su qualità e si sviluppano su onore. L'accoppiamento presenta il vantaggio di alta qualità, il prezzo basso, modelli completi del prodotto. La nostra società sarà la vostra migliore scelta e restiamo in attesa per cooperare con voi.
Q1: È voi società per azioni o il produttore?
: Siamo fabbrica.
Q2: Fornite i campioni? è liberamente o extra?
: : Sì, potremmo offrire il campione ma non gratis. Realmente abbiamo un principio molto buon dei prezzi, quando fate l'ordine in serie poi costate del campione sarete di ritorno a voi.
Q3: Quanto tempo è il vostro termine di consegna?
: È generalmente dei 10-15 giorni se le merci sono in azione. o è dei 7-25 giorni se le merci non sono in azione, è secondo la quantità.
Q4: Quanto tempo è la vostra garanzia?
: La nostra garanzia è di 12 mesi.
Q5: Avete procedure di ispezione per coppia?
: autoispezione 100% prima dell'imballaggio
Q6. Che cosa è il vostro pagamento?
: 1) 100% T/T. 2) 30% in anticipo, altri prima della spedizione. 3) L/C Q7: Posso avere una visita alla vostra fabbrica prima dell'ordine? : Sicuro, benvenuto visitare la nostra fabbrica.
