Velocità flessibile 14000rpm di coppia di torsione 120Nm di coefficiente forfettario dell'innesto a denti di XL2 Rotex 24

Velocità flessibile 14000rpm di coppia di torsione 120Nm di coefficiente forfettario dell'innesto a denti di XL2 Rotex 24

Velocità flessibile 14000rpm di coppia di torsione 120Nm di coefficiente forfettario dell'innesto a denti di XL2 Rotex 24

Luogo di origine	porcellana del、 di cangzhou
Marca	jude
Certificazione	CE、ISO
Numero di modello	Rotex24 XL2

Dettagli del prodotto

Industrie applicabili:

Hotel, negozi del materiale da costruzione, fabbrica, fabbrica delle officine riparazioni del macchi

Struttura:

Mandibola/ragno

Flessibile o rigido:

Flessibile

Standard o non standard:

Norma

Materiale dei hub:

S45C

Materiale del ragno:

Uretano

Nome di prodotto:

innesto a denti flessibile del rotex

Trattamento di superficie:

Annerimento

Applicazione:

Attrezzatura industriale

Coppia di torsione di tasso:

120Nm

Velocità:

14000RPM

MOQ:

1 insieme

abitudine:

Sì

Porto:

ACCOPPIAMENTO DI ROTEX SPEDITO AL PORTO DI TIENTSIN

OD:

55mm

Lunghezza:

78mm

Evidenziare:

Innesto a denti flessibile XL2

,

Norma flessibile dell'innesto a denti

,

Accoppiamento di Rotex 24

Descrizione di prodotto

Accoppiamento flessibile Rotex 24 della mandibola di Rotex dall'innesto a denti flessibile XL2 del fornitore della Cina

Descrizione di prodotto

Gli innesti a denti curvi possono essere utilizzati in molte applicazioni e nel servire come accoppiamento per tutti gli usi. La progettazione di base della mandibola curva tiene conto un'più alta capacità di coppia di torsione in una progettazione compatta. Il dente curvo ha una maggior area di contatto che le dà l'alta capacità di coppia di torsione e riduce la pressione del bordo. Accomoderà il cattivo allineamento assiale, radiale ed angolare dell'asse.

Materiale di coppia:	C45/40Cr/42CrMo
Colore:	Qualsiasi colore disponibile
Inserzione del ragno:	GR14-GR140
Materiale del ragno:	Unità di elaborazione
Dimensione:	XL1-XL16/ROTEX 19-ROTEX 110
Imballaggio:	Caso, caso di legno, o come bisogno del cliente.

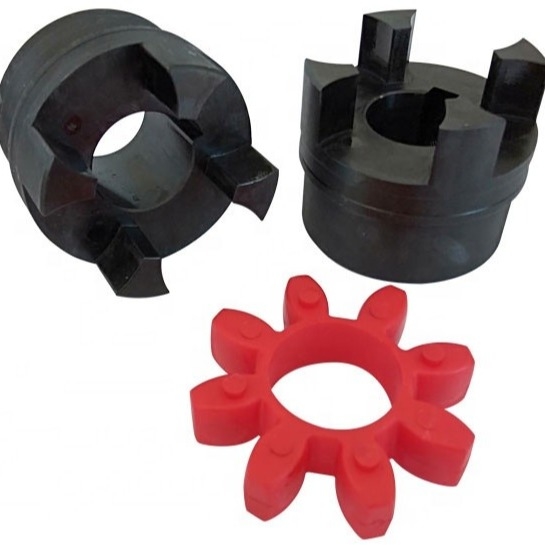

1. Una progettazione di tre pezzi

2. Nessuna lubrificazione ha richiesto

3. Durometro variabile

4. Elementi dell'uretano

5. Nessun materiali metallo con metallo del hub di capacità 7.Variable di coppia di torsione del contatto 6.High

Espressione

I hub sono prodotti dall'acciaio. Gli elementi del ragno sono disponibili in varie opzioni del durometro in uretano & in Hytrel. I ragni possono eseguire negli stati normali del duty cycle ai cicli resistenti che comprendono il carico dinamico e possono minimizzare le vibrazioni di torsione nel sistema.

Velocità flessibile 14000rpm di coppia di torsione 120Nm di coefficiente forfettario dell'innesto a denti di XL2 Rotex 24 0

Informazioni di dimensione

Grafico di dimensione di questa progettazione

Mini Size	XL1	ROTEX19	Più grande dimensione	XL16	ROTEX110
D	40	40	D	420	255
Lunghezza	96	96	Lunghezza	475	295

Velocità flessibile 14000rpm di coppia di torsione 120Nm di coefficiente forfettario dell'innesto a denti di XL2 Rotex 24 1

Dimensione	Tipo	Coppia di torsione Tn (N.m)	Max Speed [n] (r/min)	Di DZ del diametro del foro dell'asse	Lunghezza L del foro	D	D:	La DZ	E	S	Momento di inerzia (Kg-m2)	Peso (chilogrammi)
GS19	XL1	34	19000	6-19-24	25	40	32	40	16	2	0,0008	0,328
GS24	XL2	120	14000	8-24-28	30	55	40	55	18	2	0,0003	0,66
GS28	XL3	320	11800	10-28-38	35	65	48	65	20	2,5	0,0007	1,16
GS38	XL4	650	9500	12-38-45	45	80	66	78	24	3	0,002	2,27
GS42	XL5	900	8000	14-42-55	50	98	75	94	26	3	0,005	3,57
GS48	XL6	1050	7100	1548-60	56	105	85	104	28	3,5	0,008	4,80
GS55	XL7	1250	6300	20-55-70	65	120	98	118	30	4	0,016	7,37
GS65	XL8	1280	5600	22~65-75	75	135	115	134	35	4,5	0,031	10,89
GS75	XL9	2930	4750	30-75-90	85	160	135	158	40	5	0,068	17,73
GS90	XL10	7200	3750	40-90-100	100	200	160	180	45	5,5	0,159	29,60
GS100	XL11	9900	3350	50-100-110	110	225	180	200	50	6	0,277	41
GS110	XL12	12000	3000	60-110-125	120	255	200	230	55	6,5	0,51	58,6
	XL13	15000	2650	60-125-145	140	290	230	265	60	7	1	88,4
	XL14	22000	2360	60-140-165	155	320	255	300	65	7,5	17	120,6
	XL15	30000	2000	80-160-190	175	370	290	345	75	9	3,35	179,1
	XL16	35000	1800	85-180-220	195	420	325	400	85	10,5	6,37	261,0
