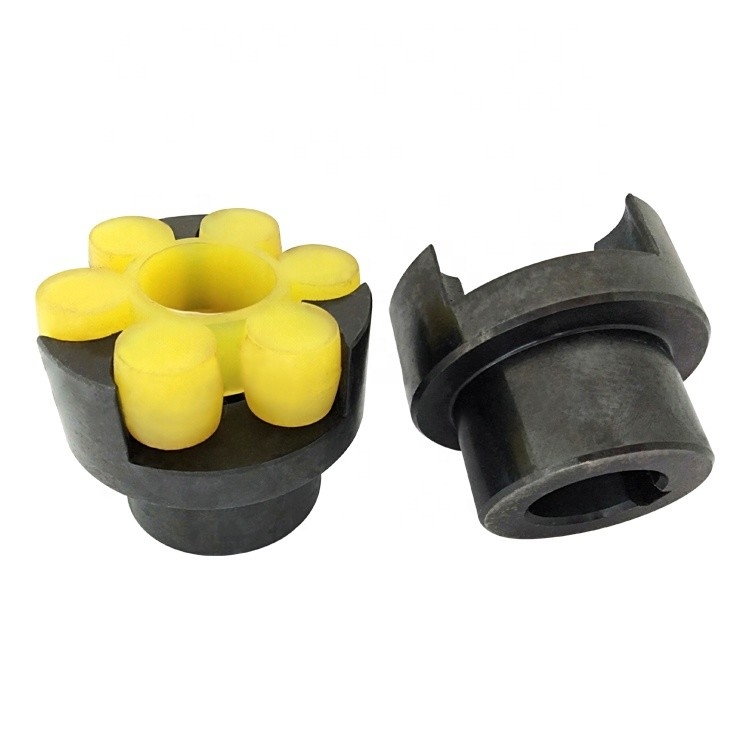

accoppiamento elastico di gomma dei ragni dell'unità di elaborazione per l'azionamento ML13 del fuso del motore
  • accoppiamento elastico di gomma dei ragni dell'unità di elaborazione per l'azionamento ML13 del fuso del motore
  • accoppiamento elastico di gomma dei ragni dell'unità di elaborazione per l'azionamento ML13 del fuso del motore
  • accoppiamento elastico di gomma dei ragni dell'unità di elaborazione per l'azionamento ML13 del fuso del motore
  • accoppiamento elastico di gomma dei ragni dell'unità di elaborazione per l'azionamento ML13 del fuso del motore
accoppiamento elastico di gomma dei ragni dell'unità di elaborazione per l'azionamento ML13 del fuso del motore

accoppiamento elastico di gomma dei ragni dell'unità di elaborazione per l'azionamento ML13 del fuso del motore

Luogo di origine porcellana del、 di cangzhou
Marca jude
Certificazione CE、ISO
Numero di modello ML13
Dettagli del prodotto
Industrie applicabili:
Fabbrica, officine riparazioni del macchinario
Struttura:
Mandibola/ragno
Flessibile o rigido:
Flessibile
Standard o non standard:
Norma
Materiale:
Acciaio
Nome di prodotto:
Di dispositivo di accoppiamento di gomma elastico del ragno degli accoppiamenti del ragno
Trattamento di superficie:
Annerimento
Materiale del corpo:
Acciaio 45#
Dimensione:
Dimensione su misura
OD:
400mm
Tipo:
Accoppiamento flessibile del disco
Peso:
160kgs
Caratteristica:
Alta stabilità
servizio:
OEM su misura
Applicazione:
Attrezzatura industriale
Alesaggio min-max:
100-140mm
Coppia di torsione:
12500NM
Velocità:
1900rpm
Descrizione di prodotto

accoppiamento elastico di gomma dei ragni dell'unità di elaborazione per l'azionamento ML13 del fuso del motore



Descrizione di prodotto

Caratteristiche dell'accoppiamento con il ragno elastico

(1) operazione stabile ed affidabile, con la buona vibrazione che attenua, attenuante e prestazione elettrica dell'isolamento.
(2) struttura semplice, piccola dimensione radiale, inerzia rotatoria leggera e piccola, adatta ad applicazioni medium alte di velocità.
(3) ha grande capacità assiale, radiale ed angolare della compensazione.
(4) gli elementi elastici del poliuretano ad alta resistenza sono resistenti ad olio ed usura, con grande portata, tempo di impiego e la sicurezza lunga e l'affidabilità.
(5) senza lubrificazione, l'accoppiamento ha poco lavoro di manutenzione e può funzionare continuamente a lungo.



accoppiamento elastico di gomma dei ragni dell'unità di elaborazione per l'azionamento ML13 del fuso del motore 0





Dimensione Coppia di torsione Tn (N.m) Velocità [n] (r/min) Diametro del foro Lunghezza L0 D D1 Ragno Inerzia I (Kg.m2) m. chilogrammo
ML1 25 15300 12-24 27-52 80-120 50 40 MT1 0,014 0,66
ML2 100 10900 20-32 38-82 127-187 70 50 MT2 0,075 1,55
ML3 140 9000 22-38 38-82 128-188 85 60 MT3 0,178 2,5
ML4 250 7300 25-42 44-112 151-251 105 65 MT4 0,412 4,3
ML5 400 6100 30-48 60-112 197-257 125 75 MT5 0,73 6,2
ML6 630 5300 35-55 60-112 203-263 145 85 MT6 1,85 8,6
ML7 1120 4500 45-65 84-142 265-325 170 100 MT7 3,88 14
ML8 1800 3800 50-75 84-142 272-332 200 120 MT8 9,22 25,7
ML9 2800 3300 60-95 107-172 334-394 320 150 MT9 18,95 41
ML10 4500 2900 70-110 107-212 344-484 260 180 MT10 39,68 59
ML11 6300 2500 80-120 132-212 411-491 300 200 MT11 73,43 87
ML12 11200 2100 90-130 132-252 417-577 360 215 MT12 178,45 140
ML13 12500 1900 100-140 167-252 497-577 400 225 MT13 208,75 160



accoppiamento elastico di gomma dei ragni dell'unità di elaborazione per l'azionamento ML13 del fuso del motore 1accoppiamento elastico di gomma dei ragni dell'unità di elaborazione per l'azionamento ML13 del fuso del motore 2accoppiamento elastico di gomma dei ragni dell'unità di elaborazione per l'azionamento ML13 del fuso del motore 3



Prodotti relativi

accoppiamento elastico di gomma dei ragni dell'unità di elaborazione per l'azionamento ML13 del fuso del motore 4

Applicazione

accoppiamento elastico di gomma dei ragni dell'unità di elaborazione per l'azionamento ML13 del fuso del motore 5



Etichette:

Accoppiamento flessibile del motore del ragno,

Accoppiamento di gomma della stella d'acciaio,

Innesto a denti curvo di gomma
