Innesto a denti flessibile
>
|
|
| Luogo di origine | porcellana del、 di cangzhou |
| Marca | jude |
| Certificazione | CE、ISO |
| Numero di modello | Accoppiamento del crossSlider di SL (Q/JL03-2001) |

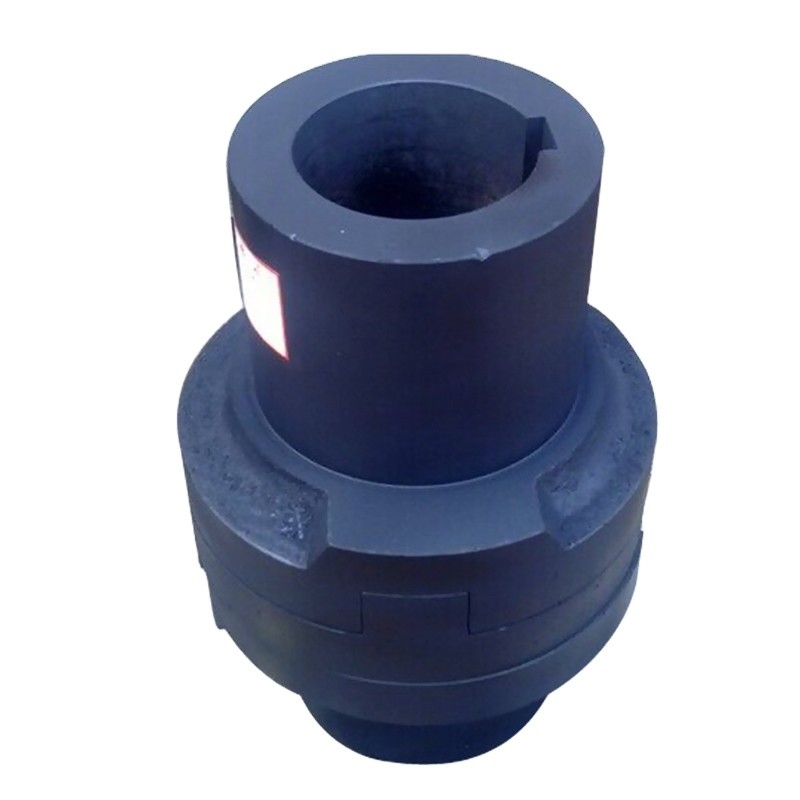

Introduzione dell'accoppiamento flessibile di SL Oldham
L'accoppiamento flessibile di SL Oldham appartiene all'accoppiamento del cursore, cursore di SL che coppia la superficie di due estremità è fornito delle scanalature medie di una parte radiale del cursore rispettivamente è fornito del tenone e di mezze componenti di coppia, il mezzo ad entrambe l'estremità di un perpendicolare del tenone del pattino l'un l'altro, rispettivamente inserita e dell'accoppiamento della scanalatura 2,5, formante un paio commovente, se la quantità di cattivo allineamento o di deviazione assiale, cursore di moto nella scanalatura che fa scorrere, così per aggiungere la scanalatura della sezione di scavo dell'olio lubrificante ed il cursore, se i due non sono concentrici, quando la velocità è alta, perché il cursore eccentrico produrrà grandi forza centrifuga ed usura all'asse e porterà carico supplementare quindi soltanto adatto ad a bassa velocità il trasferimento e le occasioni del carico.
|
| specificazione | Coppia nominale Tn (N·M) |
Velocità ammissibile [n] r/min |
Diametro del foro dell'asse d |
D | D1 | L | H | S | Momento di inerzia (kg.m 2) |
peso (chilogrammo) |
| SL70 | 120 | 250 | 15 ~ 18 | 70 | 32 | 42 | 14 | 0,5 | 0,002 | 1,5 |
| SL90 | 250 | 250 | 20 ~ 30 | 90 | 45 | 52 | 14 | 0,008 | 2,6 | |
| SL100 | 500 | 250 | 36 ~ 40 | 100 | 60 | 70 | 19 | 0,026 | 5,5 | |
| SL130 | 800 | 250 | 45 ~ 50 | 130 | 80 | 90 | 19 | 0,07 | 10 | |
| SL150 | 1250 | 250 | 55 ~ 60 | 150 | 95 | 112 | 19 | 0,14 | 15,5 | |
| SL170 | 2000 | 250 | 65 ~ 70 | 170 | 105 | 125 | 24 | 0,25 | 22,4 | |
| SL190 | 3200 | 250 | 75 ~ 80 | 190 | 110 | 140 | 29 | 0,5 | 31,5 | |
| SL210 | 5000 | 250 | 85 ~ 90 | 210 | 130 | 160 | 33 | 1,0 | 0,9 | 45 |
| SL240 | 8000 | 250 | 95 ~ 100 | 240 | 140 | 180 | 33 | 1,6 | 59,5 | |
| SL260 | 9000 | 250 | 100 ~ 110 | 260 | 160 | 190 | 33 | 2 | 76 | |
| SL280 | 10000 | 100 | 110 ~ 120 | 280 | 170 | 200 | 33 | 3 | 94,3 | |
| SL300 | 13000 | 100 | 120 ~ 130 | 300 | 180 | 210 | 43 | 4,3 | 111 | |
| SL320 | 16000 | 100 | 130 ~ 140 | 320 | 190 | 220 | 43 | 5,7 | 129 | |
| SL340 | 20000 | 100 | 150 | 340 | 210 | 250 | 48 | 8,4 | 162 | |
| SL360 | 32500 | 100 | 160 | 360 | 240 | 280 | 48 | 19,2 | 258 | |
| SL400 | 38700 | 80 | 170 | 400 | 260 | 300 | 48 | 26,1 | 305 | |
| SL460 | 63000 | 70 | 200 | 460 | 300 | 350 | 58 | 62,9 | 560 |
L'apparecchiatura di trasmissione di Jude della contea di Nanpi che fabbrica il co., srl è imprese che si sono specializzate nell'accoppiamento di produzione e della ricerca. Inoltre possiamo sviluppare i nuovi prodotti e la massa-produzione. Con esperienza ricca, gruppo professionale di R & S e varia attrezzatura nell'accoppiamento, ha circostanze superiori al soddisfatto ai vostri requisiti differenti.
I prodotti principali della società sono: tutti i tipi di accoppiamenti per industria del macchinario da ogni parte della parola, quali l'accoppiamento elastico radiale, l'accoppiamento gommato, l'accoppiamento universale, l'accoppiamento dell'ingranaggio del tamburo, l'accoppiamento elastico della forma del fiore della prugna, l'accoppiamento della coppia rigida Oldham, l'accoppiamento di catena del rullo, l'accoppiamento del diaframma, gli accoppiamenti elastici di coppia del perno della manica della colonna, la caviglia elastica, l'accoppiamento elastico della caviglia, di dispositivo di accoppiamento della pompa, ecc…
I concetti della nostra società è in tensione su qualità e si sviluppano su onore. L'accoppiamento presenta il vantaggio di alta qualità, il prezzo basso, modelli completi del prodotto. La nostra società sarà la vostra migliore scelta e restiamo in attesa per cooperare con voi.
