Innesto a denti flessibile
>
|
|
| Luogo di origine | porcellana del、 di cangzhou |
| Marca | jude |
| Certificazione | CE、ISO |

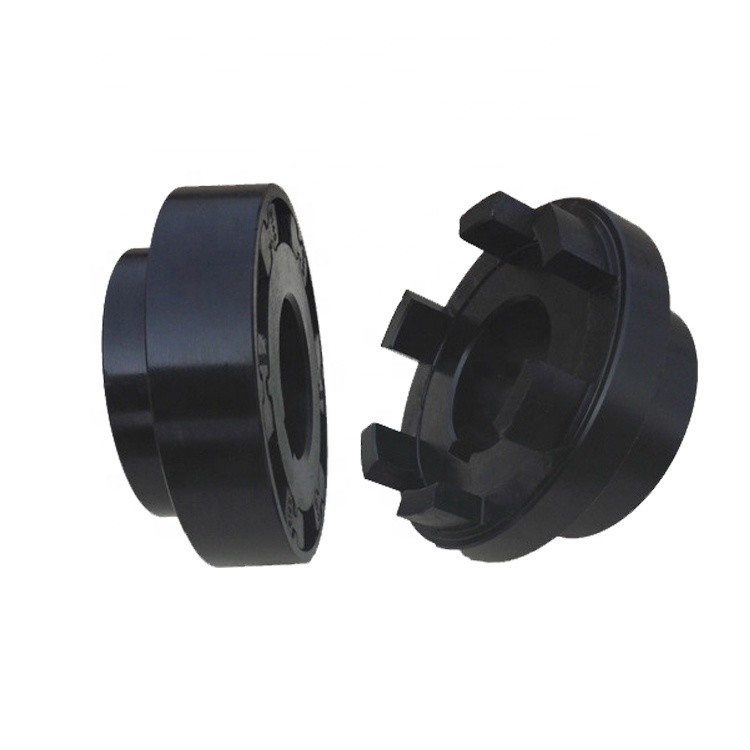

Il couplingIt elastico di HTLB-H è un accoppiamento elastico a forma di h del blocco. L'accoppiamento elastico a forma di h del blocco usa parecchie parti elastiche a forma di h ed inserisce i blocchi convessi mezzi degli accoppiamenti principali e determinati dell'estremità fra le parti elastiche a forma di h per realizzare il collegamento delle due metà dell'accoppiamento. L'accoppiamento elastico H tipo del blocco è semplice in struttura, compatto nella dimensione, conveniente da fabbricare, bassa nel costo, conveniente nell'assemblea e nello smontaggio ed ha le proprietà di compensazione del contrappeso relativo delle due assi, di attenuazione e di attenuare ed è adatto a collegare due alberi di trasmissione coassiali. La temperatura di lavoro è centigrado -30-80 gradi e la coppia nominale trasmessa è 18-63000N.m.
1. Gli accoppiamenti offrono una gamma di selezione dell'elemento e del hub per rispondere alle esigenze differenti.
2. Possono assorbire la scossa e provvedere al cattivo allineamento fortuito ed ammortizzare le piccole vibrazioni di ampiezza.
3. NBR, uretano, elementi di Hytrel.
4. il requisito su misura è disponibile.
| modello | Coppia nominale Tn/N·m. | Velocità permissibile [n] /r·min-1 | Diametro del foro d1, d2 dell'asse | Lunghezza del foro dell'asse | B | D | D1 | D2 | S | P | Momento di inerzia I chilogrammo·m2 | Massachussets m/kg | ||
| Tipo di Y | Tipo J1 | |||||||||||||
| ferro | acciaio | L | L1 | |||||||||||
| HTLB1 | 160 | 5000 | 5000 | 28 | 62 | 44 | 49 | 110 | 80 | 62 | 2 | 33 | 0,007 | 6 |
| 30-32-35 | 82 | 60 | ||||||||||||
| 40*, 42*, 45* | 112 | 84 | ||||||||||||
| HTLB2 | 250 | 4500 | 32, 35, 38 | 82 | 60 | 56 | 125 | 92 | 75 | 38 | 0,012 | 9,2 | ||
| 40,42,45,48*, 50* | 112 | 84 | ||||||||||||
| HTLB3 | 355 | 4000 | 5000 | 38 | 82 | 60 | 62 | 140 | 100 | 80 | 43 | 0,02 | 11,2 | |
| 40,42,45,48,50,55*, 56* | 112 | 84 | ||||||||||||
| HTLB4 | 560 | 3500 | 4700 | 42, 45, 48, 50, 55, 56 | 69 | 160 | 110 | 95 | 47 | 0,039 | 17,8 | |||
| 60*, 63*, 65* | 142 | 107 | ||||||||||||
| HTLB5 | 900 | 3100 | 4200 | 50, 55, 56 | 112 | 84 | 74 | 180 | 125 | 108 | 50 | 0,072 | 25,4 | |
| 60,63,65,70*, 71*, 75* | 142 | 107 | ||||||||||||
| HTLB6 | 1400 | 2800 | 3800 | 60, 63, 65, 70, 71, 75 | 81 | 200 | 140 | 122 | 53 | 0,117 | 31,3 | |||
| 80*, 85* | 172 | 132 | ||||||||||||
| HTLB7 | 2000 | 2500 | 3300 | 65-70-71 | 142 | 107 | 92 | 225 | 150 | 138 | 61 | 0,183 | 43,4 | |
| 80, 85, 90* | 172 | 132 | ||||||||||||
| HTLB8 | 2800 | 2200 | 3000 | 71, 75 | 142 | 107 | 105 | 250 | 165 | 155 | 3 | 69 | 0,35 | 58,5 |
| 80-85-90 | 172 | 132 | ||||||||||||
| 100 * | 212 | 167 | ||||||||||||
| HTLB9 | 4000 | 2000 | 2700 | 80-85-90 | 172 | 132 | 110 | 280 | 180 | 172 | 73 | 0,55 | 81 | |
| 100, 110* | 212 | 167 | ||||||||||||
| HTLB10 | 5600 | 1800 | 2400 | 90, 95 | 172 | 132 | 120 | 315 | 200 | 200 | 78 | 0,9 | 98,9 | |
| 100-110-120 | 212 | 167 | ||||||||||||
| HTLB11 | 7100 | 1600 | 2100 | 100-110-120 | 128 | 350 | 230 | 230 | 83 | 1,6 | 152 | |||
| 130, 140 | 252 | 202 | ||||||||||||
| HTLB12 | 10000 | 1400 | 1900 | 110, 120, 125 | 212 | 167 | 137 | 400 | 250 | 250 | 88 | 2,7 | 182,8 | |
| 130, 140, 150 | 252 | 202 | ||||||||||||
| HTLB13 | 12500 | 1300 | 1700 | 120, 125 | 212 | 167 | 155 | 440 | 265 | 265 | 5 | 99 | 3,9 | 204 |
| 130, 140, 150 | 252 | 202 | ||||||||||||
| 160 | 302 | 242 | ||||||||||||
| HTLB14 | 16000 | 1200 | 1500 | 130, 140, 150 | 252 | 202 | 160 | 480 | 300 | 300 | 104 | 5,9 | 277,6 | |
| 160, 170 | 302 | 242 | ||||||||||||
| HTLB15 | 20000 | 1100 | 1400 | 140, 150 | 252 | 202 | 175 | 520 | 315 | 315 | 115 | 8,6 | 348,3 | |
| 160, 170, 180 | 302 | 242 | ||||||||||||
| HTLB16 | 28000 | 1000 | 1300 | 160, 170, 180 | 201 | 560 | 320 | 320 | 6 | 125 | 13,9 | 496,9 | ||
| 190, 200 | 352 | 282 | ||||||||||||
| HTLB17 | 35500 | 900 | 1200 | 170, 180 | 302 | 242 | 215 | 610 | 352 | 352 | 135 | 20,2 | 582 | |
| 190, 200, 220 | 352 | 282 | ||||||||||||
| HTLB18 | 45000 | 860 | 1100 | 180 | 302 | 242 | 234 | 660 | 384 | 384 | 145 | 29,7 | 706,2 | |
| 190, 200, 220 | 352 | 280 | ||||||||||||
| 240 | 410 | 330 | ||||||||||||
| HTLB19 | 63000 | 800 | 1000 | 200, 220 | 352 | 280 | 246 | 710 | 416 | 416 | 155 | 43,2 | 917,2 | |
L'apparecchiatura di trasmissione di Jude della contea di Nanpi che fabbrica il co., srl è imprese che si sono specializzate nell'accoppiamento di produzione e della ricerca. Inoltre possiamo sviluppare i nuovi prodotti e la massa-produzione. Con esperienza ricca, gruppo professionale di R & S e varia attrezzatura nell'accoppiamento, ha circostanze superiori al soddisfatto ai vostri requisiti differenti.
I prodotti principali della società sono: tutti i tipi di accoppiamenti per industria del macchinario da ogni parte della parola, quali l'accoppiamento elastico radiale, l'accoppiamento gommato, l'accoppiamento universale, l'accoppiamento dell'ingranaggio del tamburo, l'accoppiamento elastico della forma del fiore della prugna, l'accoppiamento della coppia rigida Oldham, l'accoppiamento di catena del rullo, l'accoppiamento del diaframma, gli accoppiamenti elastici di coppia del perno della manica della colonna, la caviglia elastica, l'accoppiamento elastico della caviglia, di dispositivo di accoppiamento della pompa, ecc…
I concetti della nostra società è in tensione su qualità e si sviluppano su onore. L'accoppiamento presenta il vantaggio di alta qualità, il prezzo basso, modelli completi del prodotto. La nostra società sarà la vostra migliore scelta e restiamo in attesa per cooperare con voi.
