Di dispositivo di accoppiamento di cardano
>
|
| Luogo di origine | porcellana del、 di cangzhou |
| Marca | jude |
| Certificazione | CE、ISO |

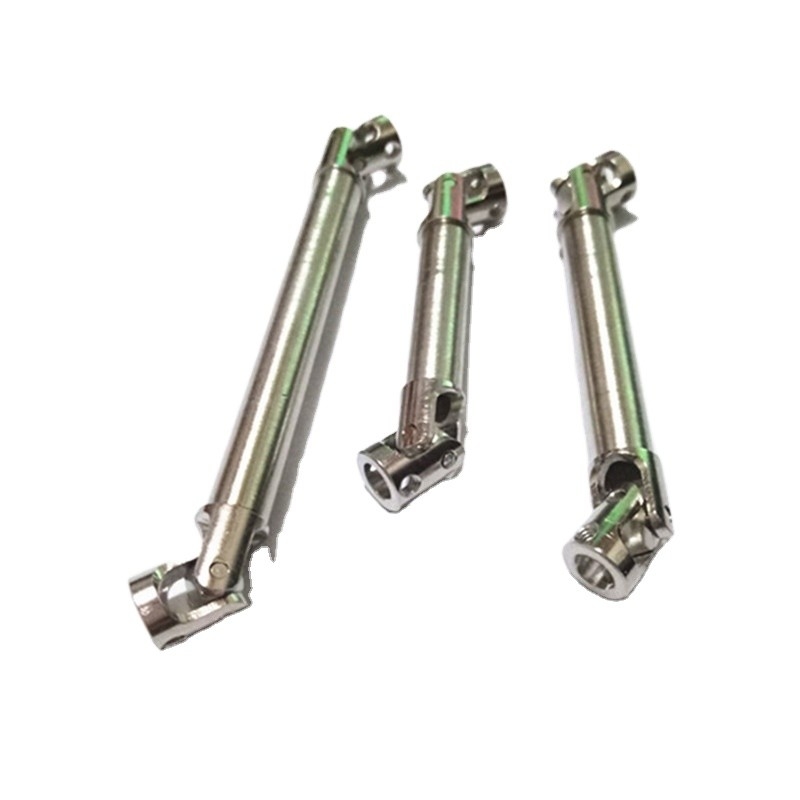

Introduzione dell'accoppiamento unito universale di estensione di WSS
L'accoppiamento unito universale di estensione di WSS ha spostamento relativo dovuto i vari fattori quale l'errore fabbricante, l'errore dell'installazione, il carico dell'asse, deformazione della base, sopportante l'usura, mutamento di temperatura (espansione termica, contrazione fredda), movimento relativo fra le componenti ecc. In linea generale, lo spostamento relativo di due asce è difficile da evitare, ma la direzione di spostamento prodotta shafting la trasmissione in condizioni di lavoro varie è differente da quella di (x) assiale, (y), angolare radiali (a) e spostamento.
Modello |
Diametro tattico D millimetro |
Coppia nominale Tn kN·m. |
Fatique coppia di torsione Tf kN·m. |
Rotazione di asse β ≤ |
Lunghezza di allungamento Ls millimetro |
Dimensione millimetro |
|||||||||
| Lmin | D1 js11 |
D2 | D3 | Lm | ND | K | |||||||||
| β=5° | β=10° | ||||||||||||||
| SWC680BF | 680 | 1400 | 710 | 5°; 10° | 250 | 3230 | 635 | 550 | 508 | 335 | 360 | 24-25 | 55 | ||
| SWC780BF | 780 | 2500 | 1250 | 250 | 3620 | 725 | 640 | 630 | 370 | 405 | 24-31 | 62 | |||
| SWC840BF | 840 | 3150 | 1600 | 250 | 3840 | 775 | 710 | 660 | 425 | 480 | 24-38 | 70 | |||
| SWC920BF | 920 | 4000 | 2000 | 300 | 4570 | 855 | 760 | 750 | 460 | 480 | 24-38 | 80 | |||
| SWC1000BF | 1000 | 5000 | 2500 | 300 | 4790 | 915 | 840 | 790 | 515 | 535 | 20-50 | 90 | |||
| SWC1100BF | 1100 | 6310 | 3150 | 300 | 503 | 1012 | 920 | 850 | 570 | 600 | 20-50 | 100 | |||
| SWC1200BF | 1200 | 8000 | 4000 | 300 | 5280 | 1100 | 1000 | 900 | 620 | 660 | 20-58 | 110 | |||
|
L'apparecchiatura di trasmissione di Jude della contea di Nanpi che fabbrica il co., srl è imprese che si sono specializzate nell'accoppiamento di produzione e della ricerca. Inoltre possiamo sviluppare i nuovi prodotti e la massa-produzione. Con esperienza ricca, gruppo professionale di R & S e varia attrezzatura nell'accoppiamento, ha circostanze superiori al soddisfatto ai vostri requisiti differenti.
I prodotti principali della società sono: tutti i tipi di accoppiamenti per industria del macchinario da ogni parte della parola, quali l'accoppiamento elastico radiale, l'accoppiamento gommato, l'accoppiamento universale, l'accoppiamento dell'ingranaggio del tamburo, l'accoppiamento elastico della forma del fiore della prugna, l'accoppiamento della coppia rigida Oldham, l'accoppiamento di catena del rullo, l'accoppiamento del diaframma, gli accoppiamenti elastici di coppia del perno della manica della colonna, la caviglia elastica, l'accoppiamento elastico della caviglia, di dispositivo di accoppiamento della pompa, ecc…
I concetti della nostra società è in tensione su qualità e si sviluppano su onore. L'accoppiamento presenta il vantaggio di alta qualità, il prezzo basso, modelli completi del prodotto. La nostra società sarà la vostra migliore scelta e restiamo in attesa per cooperare con voi.
