Breve Flex Cardan Shaft Coupling Universal giunto di SWC-WD senza telescopico

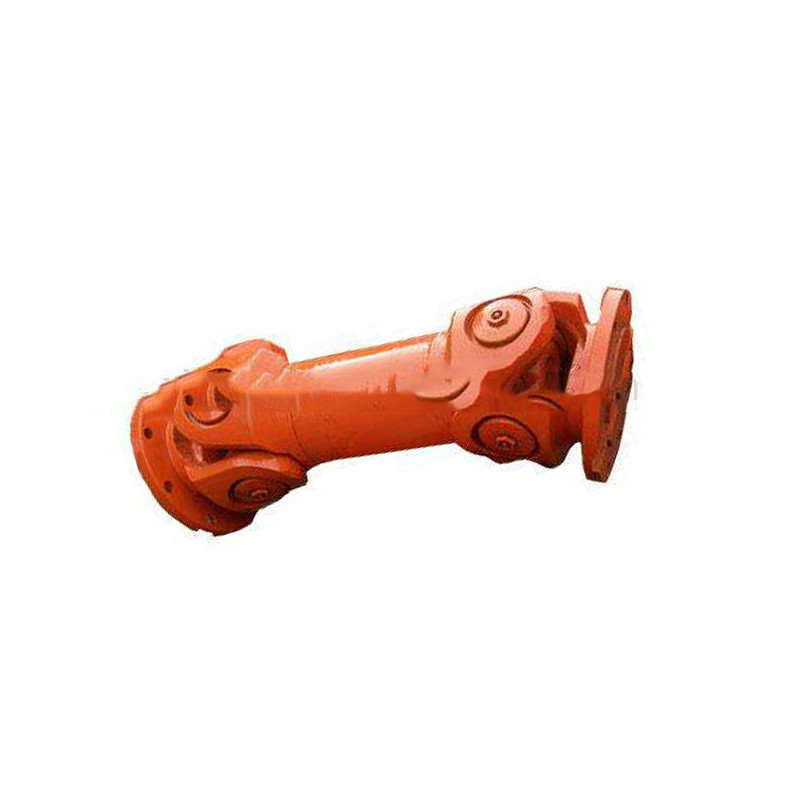

  • Breve Flex Cardan Shaft Coupling Universal giunto di SWC-WD senza telescopico
  • Breve Flex Cardan Shaft Coupling Universal giunto di SWC-WD senza telescopico

Breve Flex Cardan Shaft Coupling Universal giunto di SWC-WD senza telescopico

Luogo di origine porcellana del、 di cangzhou
Marca jude
Certificazione CE、ISO
Dettagli del prodotto
Industrie applicabili:
Fabbrica, officine riparazioni del macchinario
Struttura:
Universale
Flessibile o rigido:
Flessibile
Standard o non standard:
Norma
Materiale:
Acciaio
Tipo:
Senza flessione
Nome di prodotto:
SWC - WD senza accoppiamento unito universale del breve cardano telescopico
Colore:
Rosso
Applicazione:
Attrezzatura industriale
Materiale del corpo:
Acciaio 45#
Dimensione:
Dimensione su misura
MOQ:
1 insieme
Caratteristica:
Durata di funzionamento lunga
Imballaggio:
SCATOLA DI LEGNO
abitudine:
Porto:
Tientsin
Evidenziare:

Di dispositivo di accoppiamento di cardano di SWC-WD

,

Di dispositivo di accoppiamento di cardano universale

,

Cardano breve Flex Coupling

Descrizione di prodotto

SWC - WD senza accoppiamento unito universale del breve cardano telescopico



Descrizione di prodotto

Il tipo di SWP D (breve tipo non ritrattabile) di dispositivo di accoppiamento di cardano trasversale utilizza le caratteristiche del suo meccanismo, di modo che le due assi non sono sullo stesso asse e le due assi collegate possono essere girate continuamente nello stato dell'angolo incluso fra le asce e la coppia di torsione ed il moto al suolo della trasmissione.



La caratteristica comune di di dispositivo di accoppiamento di cardano è che la quantità di compensazione angolare è grande e l'angolo fra le due asce dei tipi strutturali differenti di di dispositivo di accoppiamento di cardano è differente, generalmente fra ≤5°-45°. La più grande caratteristica di di dispositivo di accoppiamento di cardano è che ha una grande capacità angolare della compensazione, una struttura compatta e una trasmissione. La grandezza e la direzione dello spostamento relativo delle due asce. Quando è difficile da tenere le due assi nell'allineamento rigoroso dopo installazione ed adeguamento, o quando le due assi produrranno un grande spostamento relativo supplementare durante il processo di lavoro, l'accoppiamento flessibile dovrebbe essere selezionato. Per esempio, quando lo spostamento radiale è grande, l'accoppiamento del cursore può essere selezionato e di dispositivo di accoppiamento di cardano può essere selezionato per il collegamento con grande spostamento angolare o due assi d'intersezione. Prestazione e luogo di lavoro di coppia.



Gli accoppiamenti che non richiedono la lubrificazione, fatti solitamente degli elementi del metallo, sono comparabili agli accoppiamenti che richiedono la lubrificazione, di cui la prestazione è suscettibile del grado di perfezione di lubrificazione e può inquinare l'ambiente. Gli accoppiamenti che contengono le componenti non metalliche quale gomma sono sensibili alla temperatura, ai media corrosivi ed alla forte luce e sono ad invecchiare incline.



Modello Diametro tattico Coppia nominale Fatique Rotazione di asse Allungamento Lmin Dimensione Inerzia rotatoria Peso
D Tn coppia di torsione β lunghezza millimetro kg.m2 chilogrammo
millimetro kN·m. Tf (°) LS
    kN·m.   millimetro D1 D2 D3 Lm ND K t   g Lmin Aumento Lmin Aumento
          js11 H7 b 100mm 100mm
              h9
SWC180BF 180 20 10 ≤25 100 810 155 105 114 110 8-17 17 5 24 7 0,267 0,007 80 2,8
SWC200BF 200 32 16 ≤15 110 860 170 120 127 135 8-17 19 5 28 8 0,505 0,013 109 3,6
SWC225BF 225 40 20 ≤15 140 920 196 135 152 120 8-17 20 5 32 9 0,788 0,0234 138 4,9
SWC250BF 250 63 31,5 ≤15 140 1035 218 150 168 140 8-19 25 6 40 12,5 1,445 0,0277 196 5,3
SWC285BF 285 90 45 ≤15 140 1190 245 170 194 160 8-21 27 7 40 15 2,873 0,051 295 6,3
SWC315BF 315 125 63 ≤15 140 1315 280 185 219 180 10-23 32 8 40 15 5,094 0,795 428 8
SWC350BF 350 180 90 ≤15 150 1410 310 210 267 194 10-23 35 8 50 16 9,195 0,2219 932 15
SWC390BF 390 250 125 ≤15 170 1590 345 235 267 215 10-25 40 8 70 18 16,62 0,2219 817 15
SWC440BF 440 355 180 ≤15 190 1875 390 255 325 260 16-28 42 10 80 20 28,24 0,4744 1290 21,7
SWC490BF 490 500 250 ≤15 190 1985 435 275 325 270 16-31 47 12 90 22,5 46,33 0,4744 1631 21,7
SWC550BF 550 710 355 ≤15 240 2300 492 320 426 305 16-31 50 12 100 22,5 86,98 1,357 2567 34
SWC620BF 620 1000 500 ≤15 240 2500 555 380 426 340 16-38 55 12 100 25 147,5 1,375 3267 34





Breve Flex Cardan Shaft Coupling Universal giunto di SWC-WD senza telescopico 0

Breve Flex Cardan Shaft Coupling Universal giunto di SWC-WD senza telescopico 1

Grande specificazione

Breve Flex Cardan Shaft Coupling Universal giunto di SWC-WD senza telescopico 2Breve Flex Cardan Shaft Coupling Universal giunto di SWC-WD senza telescopico 3Breve Flex Cardan Shaft Coupling Universal giunto di SWC-WD senza telescopico 4

Imballaggio & spedire

Dettagli d'imballaggio: Scatola di legno o su misura

Termine di consegna: 10-15 giorni lavorativi

Breve Flex Cardan Shaft Coupling Universal giunto di SWC-WD senza telescopico 5Breve Flex Cardan Shaft Coupling Universal giunto di SWC-WD senza telescopico 6

Imballaggio & spedire

Breve Flex Cardan Shaft Coupling Universal giunto di SWC-WD senza telescopico 7

Circa noi

Breve Flex Cardan Shaft Coupling Universal giunto di SWC-WD senza telescopico 8

L'apparecchiatura di trasmissione di Jude della contea di Nanpi che fabbrica il co., srl è imprese che si sono specializzate nell'accoppiamento di produzione e della ricerca. Inoltre possiamo sviluppare i nuovi prodotti e la massa-produzione. Con esperienza ricca, gruppo professionale di R & S e varia attrezzatura nell'accoppiamento, ha circostanze superiori al soddisfatto ai vostri requisiti differenti.

I prodotti principali della società sono: tutti i tipi di accoppiamenti per industria del macchinario da ogni parte della parola, quali l'accoppiamento elastico radiale, l'accoppiamento gommato, l'accoppiamento universale, l'accoppiamento dell'ingranaggio del tamburo, l'accoppiamento elastico della forma del fiore della prugna, l'accoppiamento della coppia rigida Oldham, l'accoppiamento di catena del rullo, l'accoppiamento del diaframma, gli accoppiamenti elastici di coppia del perno della manica della colonna, la caviglia elastica, l'accoppiamento elastico della caviglia, di dispositivo di accoppiamento della pompa, ecc…

I concetti della nostra società è in tensione su qualità e si sviluppano su onore. L'accoppiamento presenta il vantaggio di alta qualità, il prezzo basso, modelli completi del prodotto. La nostra società sarà la vostra migliore scelta e restiamo in attesa per cooperare con voi.

Breve Flex Cardan Shaft Coupling Universal giunto di SWC-WD senza telescopico 9
