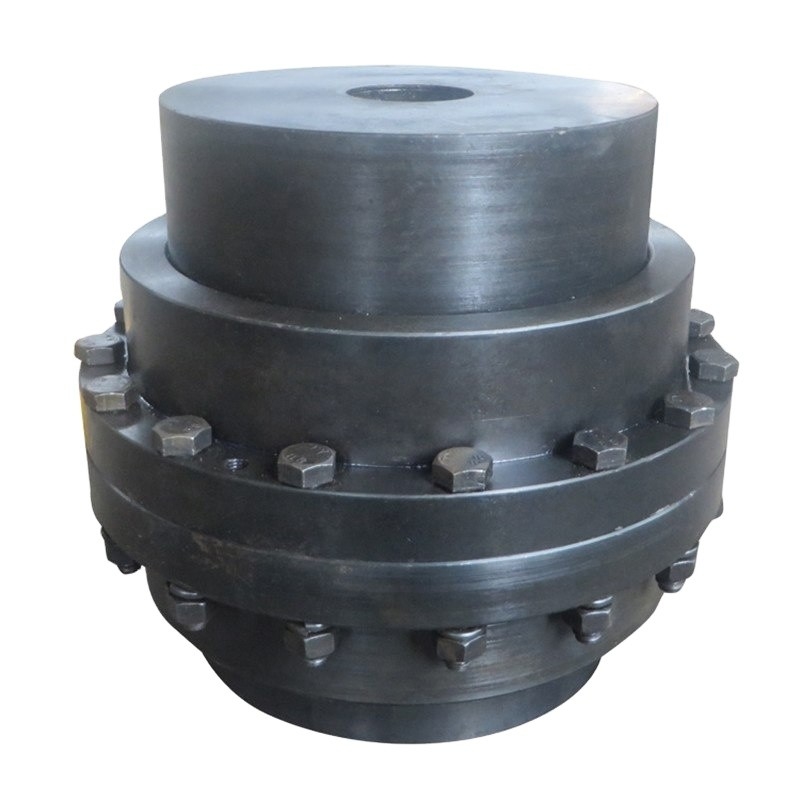

Accoppiamento flessibile dell'ingranaggio
>
|
|
| Luogo di origine | porcellana del、 di cangzhou |
| Marca | jude |
| Certificazione | CE、ISO |
| Numero di modello | G10 G20 |
Caratteristica di di dispositivo di accoppiamento di ingranaggio di GIICL
(1) forte portata.
(2) la compensazione di spostamento angolare è grande
(3) l'estremità del dente esterno è modellata come un corno, che fa il montaggio e lo smontaggio dei denti interni ed esterni molto convenienti
(4) l'efficienza della trasmissione è fino a 99,7%
Tipo impegno flangiato standard della manica di G20 doppio
Per le dimensioni 1010G -1055G
Il tipo G10 ha protetto i bulloni ha fornito soltanto una volta specificato su ordinazione
| Dimensione | Valutazione di coppia di torsione (Ib-in) | Concedi la velocità RPM | Max Bore | Min Bore | CpIgWtWith nessun foro (b) | LubeWt (libbre) | B | C | D | F | H | J | M. | GAP | ||
| G10 | G20 | |||||||||||||||
| 1010G | 10.080 | 8.000 | 1,875 | 0,50 | 9 | 10 | 0,09 | 4,56 | 3,50 | 1,69 | 2,70 | 3,30 | 0,55 | 1,53 | 2,00 | 0,125 |
| 1015G | 20.790 | 6.500 | 2,375 | 0,75 | 17 | 20 | 0,16 | 6,00 | 4,00 | 1,94 | 3,40 | 4,14 | 0,75 | 1,88 | 2,40 | 0,125 |
| 1020G | 37.800 | 5.600 | 2,875 | 1,00 | 30 | 35 | 0,25 | 7,00 | 5,00 | 2,44 | 4,14 | 4,98 | 0,75 | 2,34 | 3,00 | 0,125 |
| 1025G | 66.150 | 5.000 | 3,625 | 1,25 | 55 | 65 | 0,50 | 8,38 | 6,25 | 3,03 | 5,14 | 6,10 | 0,86 | 2,82 | 3,60 | 0,188 |
| 1030G | 107.100 | 4.400 | 4,125 | 1,50 | 85 | 95 | 0,80 | 9,44 | 7,37 | 3,59 | 6,00 | 7,10 | 0,86 | 3,30 | 4,20 | 0,188 |
| 1035G | 163.800 | 3.900 | 4,875 | 2,00 | 135 | 150 | 1,20 | 11,00 | 8,63 | 4,19 | 7,00 | 8,32 | 1,12 | 3,84 | 5,10 | 0250 |
| 1040G | 270,900 | 3.600 | 5,750 | 2,50 | 195 | 215 | 2,00 | 12,50 | 9,75 | 4,75 | 8,25 | 9,66 | 1,12 | 4,38 | 5,70 | 0250 |
| 1045G | 371.700 | 3.200 | 6,750 | 3,00 | 280 | 300 | 2,30 | 13,62 | 10,93 | 5,31 | 9,25 | 10,79 | 1,12 | 4,84 | 6,50 | 0,312 |
| 1050G | 500.900 | 2.900 | 7,375 | 3,50 | 390 | 420 | 3,90 | 15,31 | 12,37 | 6,03 | 10,00 | 12,04 | 1,50 | 5,54 | 7,20 | 0,312 |
| 1055G | 655.200 | 2.650 | 8.250 | 4,00 | 525 | 550 | 4,90 | 16,75 | 13,56 | 6,62 | 11,00 | 13,16 | 1,50 | 6,22 | 8,00 | 0,312 |
| 1060G | 800100 | 2450 | 9,125 | 4,5 | _ | 675 | 7 | 18 | 15,13 | 7,41 | 12 | 14,41 | 1 | 6,66 | 9 | 0,312 |
L'apparecchiatura di trasmissione di Jude della contea di Nanpi che fabbrica il co., srl è imprese che si sono specializzate nell'accoppiamento di produzione e della ricerca. Inoltre possiamo sviluppare i nuovi prodotti e la massa-produzione. Con esperienza ricca, gruppo professionale di R & S e varia attrezzatura nell'accoppiamento, ha circostanze superiori al soddisfatto ai vostri requisiti differenti.
I prodotti principali della società sono: tutti i tipi di accoppiamenti per industria del macchinario da ogni parte della parola, quali l'accoppiamento elastico radiale, l'accoppiamento gommato, l'accoppiamento universale, l'accoppiamento dell'ingranaggio del tamburo, l'accoppiamento elastico della forma del fiore della prugna, l'accoppiamento della coppia rigida Oldham, l'accoppiamento di catena del rullo, l'accoppiamento del diaframma, gli accoppiamenti elastici di coppia del perno della manica della colonna, la caviglia elastica, l'accoppiamento elastico della caviglia, di dispositivo di accoppiamento della pompa, ecc…
I concetti della nostra società è in tensione su qualità e si sviluppano su onore. L'accoppiamento presenta il vantaggio di alta qualità, il prezzo basso, modelli completi del prodotto. La nostra società sarà la vostra migliore scelta e restiamo in attesa per cooperare con voi.
Q1: È voi società per azioni o il produttore?
: Siamo fabbrica.
Q2: Fornite i campioni? è liberamente o extra?
: : Sì, potremmo offrire il campione ma non gratis. Realmente abbiamo un principio molto buon dei prezzi, quando fate l'ordine in serie poi costate del campione sarete di ritorno a voi.
Q3: Quanto tempo è il vostro termine di consegna?
: È generalmente dei 10-15 giorni se le merci sono in azione. o è dei 7-25 giorni se le merci non sono in azione, è secondo la quantità.
Q4: Quanto tempo è la vostra garanzia?
: La nostra garanzia è di 12 mesi.
Q5: Avete procedure di ispezione per coppia?
: autoispezione 100% prima dell'imballaggio
Q6. Che cosa è il vostro pagamento?
: 1) 100% T/T. 2) 30% in anticipo, altri prima della spedizione. 3) L/C Q7: Posso avere una visita alla vostra fabbrica prima dell'ordine? : Sicuro, benvenuto visitare la nostra fabbrica.
