Accoppiamento flessibile dell'ingranaggio
>
|
| Luogo di origine | porcellana del、 di cangzhou |
| Marca | jude |
| Certificazione | CE、ISO |
| Numero di modello | NL2 |

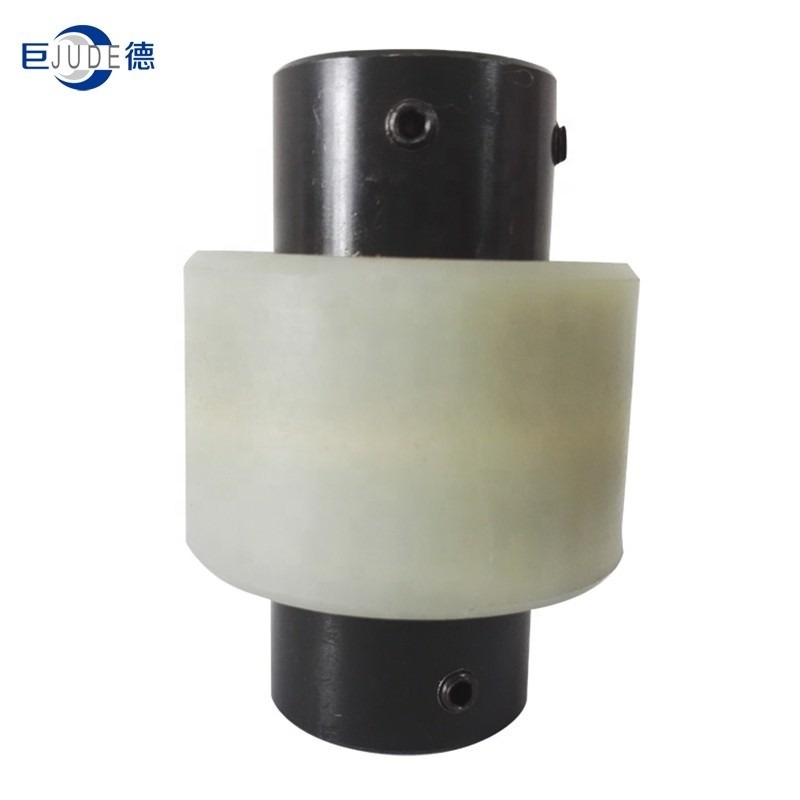

L'accoppiamento di nylon dell'ingranaggio della scanalatura della manica della nl per l'albero motore flessibile e lo spostamento radiale assiale e lo spostamento di angolo di grande, accoppiamento drumgear appartiene all'accoppiamento flessibile, con radiale, abilità assiale ed angolare e di asse di deviazione della compensazione e presenta i vantaggi della struttura semplice, della manutenzione conveniente, dell'installazione facile, della perdita della trasmissione e a basso rumore di potere di piccolo, della lunga vita ecc…
I denti esterni dell'accoppiamento dentato sono divisi in due generi: denti diritti e denti del tamburo. Gli accoppiamenti dell'ingranaggio del tamburo possono permettere che il più grande spostamento angolare (riguardante l'accoppiamento diritto del dente), che può migliorare gli stati del contatto dei denti, aumenti l'abilità di coppia di torsione di trasmissione e che prolungano il tempo di impiego. L'accoppiamento dell'ingranaggio del tamburo della nl ha la piccola dimensione radiale e grande capacità di carico. È usato solitamente per shafting la trasmissione negli stati dell'onere gravoso a bassa velocità e. Il tipo accoppiamento della nl del tamburo con l'alta precisione e l'equilibrio dinamico può essere usato per la trasmissione ad alta velocità, quale la trasmissione dell'asse di una turbina a gas.
| Dimensione | Serri il Tn N.m | Velocità n (r/min) | Dimensione principale (millimetri) | Deviazione massima | Inerzia chilogrammo *m2 | Peso chilogrammo | ||||||
| Diametro | Lunghezza | D | S | L3 | Assiale (millimetri) | Parte radiale (millimetri) | Angleα° | |||||
| d1 d2 | L 1 L 2 | |||||||||||
| NL1 | 40 | 6000 | 6 8 10 12 14 | 16 20 | 42 | 4 | 30 | 2 | ±0.3 | 1° | 0,25 | 0,85 |
| 25 32 | ||||||||||||
| NL2 | 100 | 10 12 14 16 18 20 22 24 | 25 32 | 55 | 40 | ±0.4 | 0,92 | 1,7 | ||||
| 42 52 | ||||||||||||
| NL3 | 160 | 20 22 24 25 28 | 52 62 | 68 | 46 | 3,1 | 2,6 | |||||
| NL4 | 250 | 28 30 32 35 38 | 62 82 | 85 | 48 | 8,69 | 3,6 | |||||
| NL5 | 315 | 5000 | 32 35 38 40 42 | 82 112 | 96 | 50 | 3 | 2° | 14,28 | 5,5 | ||
| NL6 | 400 | 40 42 45 48 | 82 112 | 100 | 52 | 18,34 | 6,8 | |||||
| NL7 | 630 | 3600 | 45 48 50 55 | 82 112 | 115 | 60 | ±0.6 | 56,5 | 9,8 | |||
| NL8 | 1250 | 48 50 55 60 63 65 | 112 142 | 141 | 72 | 98,55 | 26,5 | |||||
| NL9 | 2000 | 2000 | 60 63 65 70 71 75 80 | 142 172 | 175 | 6 | 93 | 4 | ±0.7 | 370,5 | 37,6 | |
| NL10 | 3150 | 1800 | 70 71 75 80 85 90 95 100 | 142 172 | 220 | 8 | 110 | 1156,8 | 55 | |||
| 212 | ||||||||||||
L'apparecchiatura di trasmissione di Jude della contea di Nanpi che fabbrica il co., srl è imprese che si sono specializzate nell'accoppiamento di produzione e della ricerca. Inoltre possiamo sviluppare i nuovi prodotti e la massa-produzione. Con esperienza ricca, gruppo professionale di R & S e varia attrezzatura nell'accoppiamento, ha circostanze superiori al soddisfatto ai vostri requisiti differenti.
I prodotti principali della società sono: tutti i tipi di accoppiamenti per industria del macchinario da ogni parte della parola, quali l'accoppiamento elastico radiale, l'accoppiamento gommato, l'accoppiamento universale, l'accoppiamento dell'ingranaggio del tamburo, l'accoppiamento elastico della forma del fiore della prugna, l'accoppiamento della coppia rigida Oldham, l'accoppiamento di catena del rullo, l'accoppiamento del diaframma, gli accoppiamenti elastici di coppia del perno della manica della colonna, la caviglia elastica, l'accoppiamento elastico della caviglia, di dispositivo di accoppiamento della pompa, ecc…
I concetti della nostra società è in tensione su qualità e si sviluppano su onore. L'accoppiamento presenta il vantaggio di alta qualità, il prezzo basso, modelli completi del prodotto. La nostra società sarà la vostra migliore scelta e restiamo in attesa per cooperare con voi.
