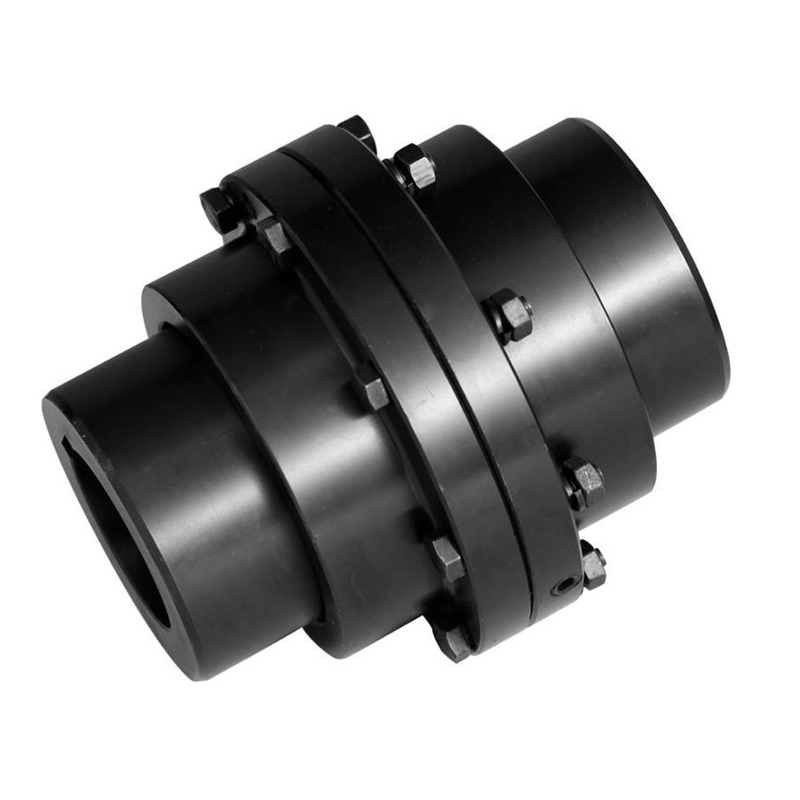

Accoppiamento flessibile dell'ingranaggio
>
|
| Luogo di origine | Hebei, Cina |
| Marca | JUDE |
| Certificazione | CE & ISO |
| Numero di modello | Tipo di GICLZ |
Tipo caratteristiche ed applicazioni di coppia di GIICL dell'ingranaggio del tamburo: Ha una piccola quantità di prestazione della compensazione di contrappeso di asse e non può attenuare e ridurre la vibrazione. Coppia di torsione di piccola dimensione e grande della trasmissione nella teoria, nella lubrificazione e nel sigillamento di bisogno, ma nel rumore alto e nel prezzo elevato, è usato per collegare due assi coassiali orizzontali. È usato per collegare i cavi coassiali orizzontali nei termini dell'onere gravoso a bassa velocità e, quali macchinario metallurgico, macchinario pesante, ecc. Non è adatto a trasmissione shafting ad alta velocità e di alta precisione e non è adatto a condizioni di lavoro frequente cominciare e di rotazione di andata ed inversa variabile.
Tipo di GICL - tipo di base (ampio tipo);
Tipo di GIICL - tipo di base (tipo stretto);
Tipo di GICLZ--tipo intermedio dell'asse (ampio tipo);
Tipo di GIICLZ - tipo intermedio dell'asse (tipo stretto);
GICL, tipo di GIICL, usato per un collegamento diretto di due estremità dell'asse;
GICLZ, tipo di GILZ, usato per un collegamento interurbano di due assi;
Tipo di GCLD -- tipo di estensione di asse del motore, usato per il collegamento di estensione di asse del motore;
| Dimensione | Serri il Tn KN.m | Velocità (n) r/min | Alesi d1, d2 | Lunghezza L | D | D1 | D2 | D3 | B | C | Peso chilogrammo | |
| GICLZ1 | 0,63 | 4000 | 25-50 | 62-112 | 125 | 95 | 60 | 80 | 57 | 37 | 2,5 | 5,4 |
| GICLZ2 | 1,12 | 4000 | 30-60 | 82-142 | 144 | 120 | 75 | 95 | 67 | 44 | 2,5 | 10 |
| GICLZ3 | 2,24 | 4000 | 30-70 | 82-142 | 174 | 140 | 95 | 115 | 77 | 53 | 3 | 17 |
| GICLZ4 | 3,55 | 3600 | 40-75 | 112-142 | 196 | 165 | 115 | 130 | 89 | 62 | 3 | 23 |
| GICLZ5 | 5 | 3300 | 40-90 | 112-172 | 224 | 183 | 130 | 150 | 99 | 71 | 3 | 37 |
| GICLZ6 | 7,1 | 3000 | 60-95 | 142-172 | 241 | 200 | 145 | 170 | 109 | 80 | 4 | 47 |
| GICLZ7 | 10 | 2680 | 60-120 | 142-212 | 260 | 230 | 160 | 195 | 122 | 90 | 4 | 70 |
| GICLZ8 | 14 | 2500 | 65-120 | 142-212 | 282 | 245 | 175 | 210 | 132 | 96 | 5 | 82 |
| GICLZ9 | 18 | 2350 | 80-140 | 172-252 | 314 | 270 | 200 | 225 | 142 | 104 | 5 | 100 |
| GICLZ10 | 31,5 | 2150 | 80-160 | 172-302 | 346 | 300 | 220 | 250 | 165 | 124 | 5 | 150 |
| GICLZ11 | 40 | 1880 | 100-180 | 212-302 | 380 | 330 | 260 | 285 | 180 | 133 | 6 | 210 |
| GICLZ12 | 56 | 1680 | 120-200 | 212-352 | 442 | 380 | 290 | 325 | 208 | 156 | 6 | 290 |
| GICLZ13 | 80 | 1530 | 140-220 | 252-352 | 482 | 420 | 320 | 360 | 238 | 182 | 7 | 410 |
| GICLZ14 | 112 | 1300 | 160-250 | 302-410 | 520 | 465 | 360 | 410 | 266 | 207 | 8 | 590 |
| GICLZ15 | 160 | 1180 | 190-280 | 352-470 | 580 | 510 | 400 | 450 | 278 | 214 | 10 | 780 |
| GICLZ16 | 250 | 1000 | 200-320 | 352-470 | 680 | 595 | 465 | 500 | 320 | 250 | 10 | 1100 |
| GICLZ17 | 280 | 980 | 200-320 | 352-470 | 720 | 645 | 495 | 530 | 336 | 256 | 10 | 1210 |
| GICLZ18 | 355 | 900 | 240-340 | 410-550 | 775 | 675 | 520 | 540 | 351 | 262 | 10 | 1480 |
| GICLZ19 | 450 | 830 | 260-360 | 410-550 | 815 | 715 | 560 | 580 | 372 | 280 | 10 | 1610 |
| GICLZ20 | 500 | 790 | 280-380 | 470-550 | 855 | 755 | 585 | 600 | 393 | 297 | 13 | 2040 |
| GICLZ21 | 630 | 750 | 300-400 | 470-650 | 915 | 795 | 620 | 640 | 404 | 305 | 13 | 2400 |
| GICLZ22 | 710 | 720 | 340-420 | 550-650 | 960 | 840 | 665 | 680 | 415 | 316 | 13 | 2460 |
| GICLZ23 | 800 | 680 | 360-450 | 550-650 | 1010 | 890 | 710 | 720 | 435 | 333 | 13 | 3340 |
Applicazione degli ACCOPPIAMENTI dell'INGRANAGGIO del TAMBURO di GICLZ
1. gli ACCOPPIAMENTI dell'INGRANAGGIO del TAMBURO di GICLZ sono applicabili al caso dove l'estremità delle due assi è lontano l'uno dall'altro
macchinario 2.Printing/macchinario d'imballaggio/attrezzatura meccanica su grande scala macchina per la lavorazione del legno ecc
|
Materiale |
45#/40Cr/42CrMo |
|
Colore |
Qualsiasi colore disponibile |
|
Imballaggio |
Cassa del compensato |
L'apparecchiatura di trasmissione di Jude della contea di Nanpi che fabbrica il co., srl è imprese che si sono specializzate nell'accoppiamento di produzione e della ricerca. Inoltre possiamo sviluppare i nuovi prodotti e la massa-produzione. Con esperienza ricca, gruppo professionale di R & S e varia attrezzatura nell'accoppiamento, ha circostanze superiori al soddisfatto ai vostri requisiti differenti.
I prodotti principali della società sono: tutti i tipi di accoppiamenti per industria del macchinario da ogni parte della parola, quali l'accoppiamento elastico radiale, l'accoppiamento gommato, l'accoppiamento universale, l'accoppiamento dell'ingranaggio del tamburo, l'accoppiamento elastico della forma del fiore della prugna, l'accoppiamento della coppia rigida Oldham, l'accoppiamento di catena del rullo, l'accoppiamento del diaframma, gli accoppiamenti elastici di coppia del perno della manica della colonna, la caviglia elastica, l'accoppiamento elastico della caviglia, di dispositivo di accoppiamento della pompa, ecc…
I concetti della nostra società è in tensione su qualità e si sviluppano su onore. L'accoppiamento presenta il vantaggio di alta qualità, il prezzo basso, modelli completi del prodotto. La nostra società sarà la vostra migliore scelta e restiamo in attesa per cooperare con voi.
