Accoppiamento flessibile dell'ingranaggio
>
|
|
| Luogo di origine | porcellana del、 di cangzhou |
| Marca | jude |
| Certificazione | CE、ISO |
| Numero di modello | Accoppiamento dell'ingranaggio del CL |
Accoppiamento dell'ingranaggio del CL (JB/ZQ4218-86)

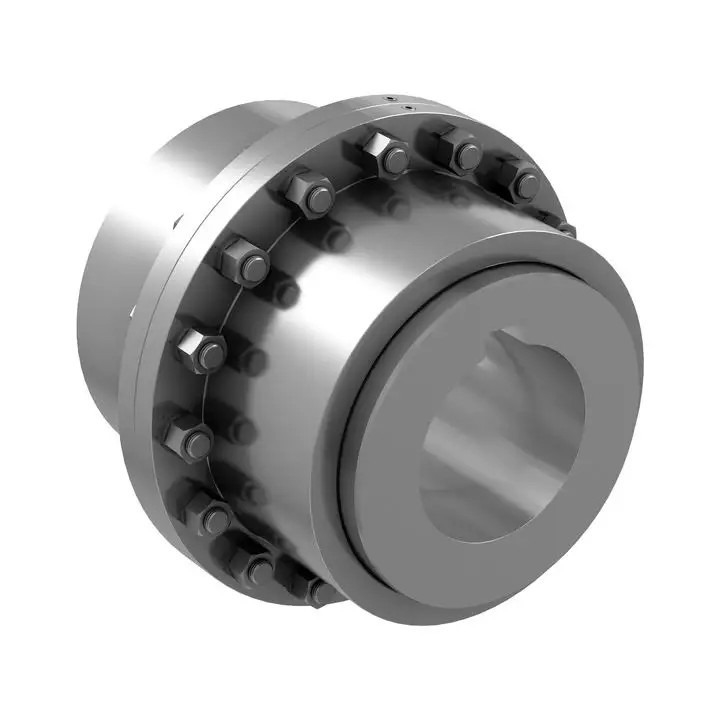

Il tipo accoppiamento del CL dell'ingranaggio è adatto a collegare una trasmissione orizzontale di due asce che shafting. Ha la capacità di compensazione della deviazione relativa di due asce ed appartiene all'accoppiamento rigido mobile. Due coperture esterne con i denti interni e due maniche con i denti esterni sono composte. Le maniche e le assi sono collegate dalle chiavi. Le due coperture esterne sono collegate dai bulloni. Un anello sigillante è sistemato fra le coperture e la manica.
* ingranaggio del CL che coppia dimensione e parametro principali (JB/ZQ4218-86)
| Modello | Coppia nominale KN·m. |
Velocità RPM |
Foro d1, d2, DZ |
Lunghezza del foro | B | D | D1 | D2 | C | C1 | C2 | e | Inerzia rotatoria chilogrammo·m. |
Massachussets chilogrammo |
||
| Y | J1 Z2 |
|||||||||||||||
| L | ||||||||||||||||
| millimetro | ||||||||||||||||
| CL1 | 710 | 3780 | 18,19 | 42 | 30 | 49 | 106 | 170 | 110 | 55 | 16 | - | - | 12 | 0,03 | 7,8 |
| 20,22,24 | 52 | 38 | 6 | 18,5 | 18,5 | |||||||||||
| 25,28 | 62 | 44 | 2,5 | 14 | 18,5 | |||||||||||
| 30,32,35,38 | 82 | 60 | 11 | - | ||||||||||||
| 40 | 112 | 84 | ||||||||||||||
| CL2 | 1400 | 3000 | 30,32,35,38 | 82 | 60 | 75 | 134 | 185 | 125 | 70 | 2,5 | 13 | 22 | 12 | 0,05 | 12,5 |
| 40,42,45 | 112 | 84 | 28 | |||||||||||||
| 48,50 | ||||||||||||||||
| CL3 | 3150 | 2400 | 40,42,45 | 112 | 84 | 92 | 170 | 220 | 150 | 90 | 2,5 | 15 | 28 | 18 | 0,13 | 26,9 |
| 48,50,55,56 | ||||||||||||||||
| 60 | 142 | 107 | 36 | |||||||||||||
| CL5 | 8000 | 1680 | 50,55,56 | 112 | 84 | 145 | 220 | 290 | 200 | 130 | 5 | 30 | 40 | 25 | 0,45 | 55,8 |
| 60,63,65,70 | 142 | 107 | ||||||||||||||
| 71,75 | ||||||||||||||||
| 80,85,90 | 172 | 132 | ||||||||||||||
| CL6 | 11200 | 1500 | 60,63,65 | 142 | 107 | 160 | 246 | 320 | 230 | 140 | 5 | 25 | - | 25 | 0,70 | 79,9 |
| 70,71,75 | ||||||||||||||||
| 80,85,90,95 | 172 | 132 | ||||||||||||||
| 100.110 | 212 | 167 | ||||||||||||||
| CL7 | 18000 | 1270 | 65,70,71,75 | 142 | 107 | 185 | 286 | 350 | 260 | 170 | 5 | 40 | 40 | 30 | 1,15 | 109,5 |
| 80,85,90,95 | 172 | 132 | 25 | 45 | ||||||||||||
| 100.110.120 | 212 | 167 | ||||||||||||||
| CL8 | 22400 | 1140 | 80,85,90,95 | 172 | 132 | 210 | 325 | 380 | 315 | 190 | 5 | 35 | 45 | 30 | 2,38 | 133,8 |
| 100.110.120 | 212 | 167 | ||||||||||||||
| 130.140 | 252 | 202 | 30 | |||||||||||||
| CL9 | 28000 | 1000 | 90,95 | 172 | 132 | 220 | 335 | 430 | 365 | 210 | 5 | 40 | - | 30 | 3,55 | 171 |
| 100.110.120.125 | 212 | 167 | 30 | |||||||||||||
| 130.140.150 | 252 | 202 | ||||||||||||||
| 160 | 302 | 242 | ||||||||||||||
| CL10 | 50000 | 850 | 110.120.125 | 212 | 167 | 245 | 365 | 490 | 420 | 260 | 5 | 30 | - | 30 | 7,00 | 275,8 |
| 130.140.150 | 252 | 202 | ||||||||||||||
| 160.170.180 | 302 | 242 | ||||||||||||||
| CL11 | 71000 | 750 | 120.125 | 212 | 167 | 280 | 405 | 545 | 470 | 330 | 5 | 40 | - | 35 | 13,75 | 385 |
| 130.140.150 | 252 | 202 | ||||||||||||||
| 160.170.180 | 302 | 242 | 35 | |||||||||||||
| 190.200.220 | 352 | 282 | ||||||||||||||
| CL12 | 100000 | 660 | 140.150 | 252 | 202 | 350 | 485 | 590 | 520 | 340 | 5 | 45 | - | 35 | 21,5 | 540 |
| 160.170.180 | 302 | 242 | 38 | |||||||||||||
| 190.200.220 | 352 | 282 | ||||||||||||||
| 240.250 | 410 | 330 | ||||||||||||||
| CL13 | 140000 | 600 | 160.170.180 | 302 | 242 | 375 | 524 | 680 | 590 | 380 | 7,5 | 45 | - | 40 | 40,00 | 798,3 |
| 190.200.220 | 352 | 282 | ||||||||||||||
| 240.250.260 | 410 | 330 | ||||||||||||||
| 280 | 470 | 380 | ||||||||||||||
| CL14 | 200000 | 540 | 180 | 302 | 242 | 405 | 565 | 730 | 650 | 450 | 7,5 | 50 | - | 40 | 53,75 | 976,6 |
| 190.200.220 | 352 | 282 | ||||||||||||||
| 240.250.260 | 410 | 330 | ||||||||||||||
| 280.300.320 | 470 | 380 | ||||||||||||||
| CL15 | 250000 | 480 | 200.220 | 352 | 282 | 480 | 644 | 780 | 700 | 480 | 7,5 | 50 | - | 40 | 81,25 | 1182,5 |
| 240.250.260 | 410 | 300 | ||||||||||||||
| 280.300.320 | 470 | 380 | ||||||||||||||
| 340.360 | 550 | 450 | ||||||||||||||
| CL16 | 355000 | 425 | 240.250.260 | 410 | 330 | 535 | 720 | 900 | 785 | 530 | 10 | - | - | 50 | 150 | 1936 |
| 280.300.320 | 470 | 380 | ||||||||||||||
| 340.360.380 | 550 | 450 | ||||||||||||||
| 400 | 650 | 540 | ||||||||||||||
| CL17 | 560000 | 380 | 260 | 410 | 330 | 625 | 800 | 1000 | 885 | 630 | 10 | - | - | 50 | 285 | 2700 |
| 280.300.320 | 470 | 380 | ||||||||||||||
| 340.360.380 | 550 | 450 | ||||||||||||||
| 400.420.440.450 | 650 | 540 | ||||||||||||||
| CL18 | 710000 | 330 | 300.320 | 470 | 380 | 71 | 900 | 1100 | 990 | 710 | 10 | - | - | 50 | 400 | 3669 |
| 340.360.380 | 550 | 450 | ||||||||||||||
| 400.420.440.450 | 650 | 540 | ||||||||||||||
| 460.480.500 | ||||||||||||||||
| CL19 | 1000000 | 300 | 360.380 | 550 | 450 | 730 | 910 | 1250 | 1090 | 800 | 15 | - | - | 60 | 675 | 5138 |
| 400.420.440.450 | 650 | 540 | ||||||||||||||
| 460.480.500 | 800 | 680 | ||||||||||||||
| 530.560 | ||||||||||||||||
Nota:
1. La coppia dell'inerzia di massa e rotatoria è l'approssimazione calcolata dal diametro minimo e la lunghezza massima del foro.
2. il foro della DZ 3. <140mm>
J1-type del diametro alesato non ha bisogno del deflettore dell'estremità dell'asse come richiesto.
4. Questa norma si applica soltanto ai vecchi prodotti.
