Tiro Flex Coupling
>
|
| Luogo di origine | porcellana del、 di cangzhou |
| Marca | jude |
| Certificazione | CE、ISO |

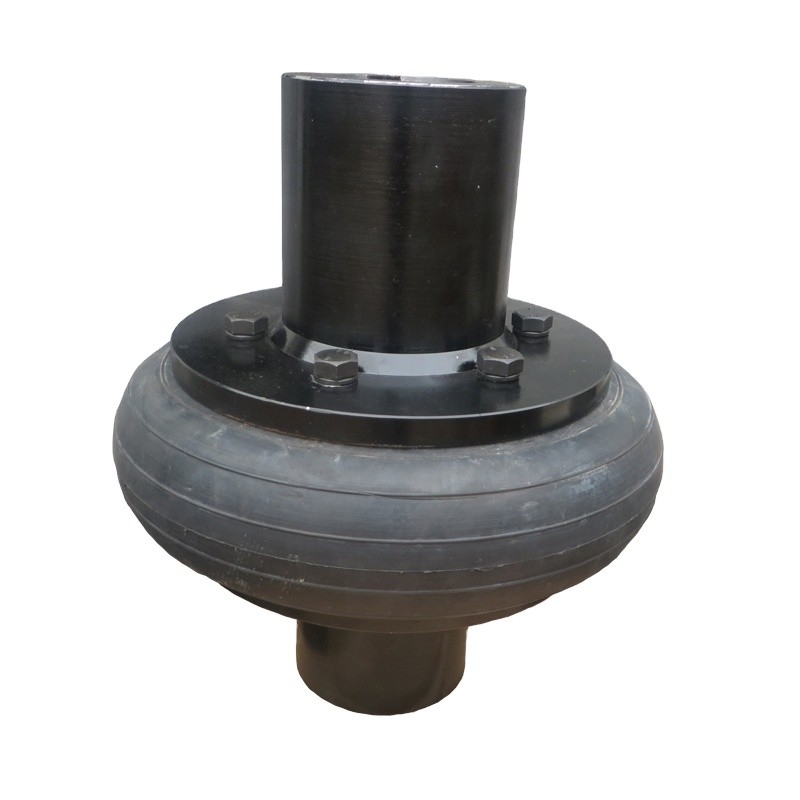

Accoppiamento resiliente di caratteristica-Tiro di progettazione
1. le componenti di plastica (pneumatici) ed il metallo hanno trasformato un tutto tramite vulcanizzazione,
collegando i 2 mezzo accoppiamenti direttamente dai bulloni quando installano.
2. flessibilità, grande attenuazione, compensazione grande
3. progettazione semplice, assemblea facile. I pneumatici possono essere sostituiti senza muoversi
mezzo accoppiamento.
4. lo svantaggio, grande potere assiale sarà procurato l'estremità determinata come
giri aumentare di angolo.
vantaggio di gomma di dispositivo di accoppiamento della gomma:
1. È facile da mantenere, può installare senza alcuni strumenti
2. Può intraprendere l'alta coppia di torsione
3. Abbia il buon amplificatore.
4.Flexibility, grande attenuazione, dosaggio grande della compensazione.
| Modello | coppia di torsione Tn N·m. |
Coppia di torsione massima | Velocità girante [n] r/min |
Diametro dell'asse | Lunghezza del foro dell'asse | D | B | peso Chilogrammo |
Momento di inerzia /kg·m2 |
|
| J, J1 | Y | |||||||||
| d | L | |||||||||
| 1 | 10 | 31,5 | 5000 | 11-18 | 22-30 | 25-42 | 80 | 20 | 0,7 | 0,0003 |
| 2 | 25 | 80 | 5000 | 14-22 | 27-38 | 32-52 | 100 | 26 | 1,2 | 0,0008 |
| 3 | 63 | 180 | 4500 | 18-25 | 30-44 | 42-62 | 120 | 32 | 1,8 | 0,0022 |
| 4 | 100 | 315 | 4300 | 20-30 | 38-60 | 52-82 | 140 | 38 | 3,0 | 0,0044 |
| 5 | 160 | 500 | 4000 | 24-35 | 38-60 | 52-82 | 160 | 45 | 4,6 | 0,0084 |
| 6 | 250 | 710 | 3600 | 28-40 | 44-84 | 62-112 | 180 | 50 | 7,1 | 0,0164 |
| 7 | 315 | 900 | 3200 | 32-48 | 60-84 | 82-112 | 200 | 56 | 10,9 | 0,0290 |
| 8 | 400 | 1250 | 3000 | 38-50 | 60-84 | 82-112 | 220 | 63 | 13,0 | 0,0448 |
| 9 | 630 | 1800 | 2800 | 42-60 | 84-107 | 112-142 | 250 | 71 | 20,0 | 0,0898 |
| 10 | 800 | 2240 | 2400 | 45-70 | 84-107 | 112-142 | 280 | 80 | 30,6 | 0,1596 |
| 11 | 1000 | 2500 | 2100 | 50-75 | 84-107 | 112-142 | 320 | 90 | 39 | 0,2792 |
| 12 | 1600 | 4000 | 2000 | 55-85 | 84-132 | 112-172 | 360 | 100 | 59 | 0,5356 |
| 13 | 2500 | 6300 | 1800 | 63-95 | 107-132 | 142-172 | 400 | 110 | 81 | 0,8960 |
| 14 | 4000 | 10000 | 1600 | 75-110 | 107-167 | 142-212 | 480 | 130 | 145 | 2,2616 |
| 15 | 6300 | 14000 | 1200 | 85-125 | 132-167 | 172-212 | 560 | 150 | 222 | 4,6456 |
| 16 | 10000 | 20000 | 1000 | 100-140 | 167-202 | 212-252 | 630 | 180 | 302 | 8,0924 |
| 17 | 16000 | 31500 | 900 | 120-160 | 167-242 | 212-302 | 750 | 210 | 561 | 20,0176 |
|
Introduzione di Martin Rubber Shaft Tyre Coupling
Martin Rubber Shaft Tyre Coupling è un accoppiamento elastico con il rendimento elevato, a causa dell'elemento elastico è complessivamente corpo della gomma, l'accoppiamento della gomma ha buona attenuazione di scossa e la prestazione della compensazione di contrappeso dell'asse, non assorbendo l'assemblea e lo smontaggio eccellente e conveniente, lubrificazione, la manutenzione facile, la lunga vita ed altri vantaggi.
La temperatura di lavoro dell'accoppiamento del pneumatico centigrado -20~80 gradi, coppia di torsione di trasmissione 10~20000N.M,
Accoppiamento di Tiro, adatto a polvere bagnata, scossa, vibrazione, invertendo l'ambiente di lavoro iniziante variabile e frequente.
Applicazione
Pompe idrauliche di operazione (piccole masse determinate) cioè/motori uniformi, ventilatori centrifughi.
Pompe a pistone assiale uniformi di operazione (masse determinate medie) cioè, miscelatori, ventilatori, trasportatori, compressori a vite
Trinciatrici non uniformi di operazione (masse determinate medie) cioè, generatori, cartiere, trasportatori, filatoi, argani
Centrifughe non uniformi di operazione (masse determinate medie con le azione leggere) cioè, pompe di compressione, trasportatori a catena, betoniere, cabine di funivia
Pompe a pistone non uniformi di operazione (masse determinate pesanti con le grandi azione) cioè, espulsori, stampe, alesatrici rotatorie, mulini a martelli
Operazione non uniforme (masse determinate pesanti con scossa estrema) cioè che ricambia i compressori,
Frantoi per pietre, sfibratori
L'apparecchiatura di trasmissione di Jude della contea di Nanpi che fabbrica il co., srl è imprese che si sono specializzate nell'accoppiamento di produzione e della ricerca. Inoltre possiamo sviluppare i nuovi prodotti e la massa-produzione. Con esperienza ricca, gruppo professionale di R & S e varia attrezzatura nell'accoppiamento, ha circostanze superiori al soddisfatto ai vostri requisiti differenti.
I prodotti principali della società sono: tutti i tipi di accoppiamenti per industria del macchinario da ogni parte della parola, quali l'accoppiamento elastico radiale, l'accoppiamento gommato, l'accoppiamento universale, l'accoppiamento dell'ingranaggio del tamburo, l'accoppiamento elastico della forma del fiore della prugna, l'accoppiamento della coppia rigida Oldham, l'accoppiamento di catena del rullo, l'accoppiamento del diaframma, gli accoppiamenti elastici di coppia del perno della manica della colonna, la caviglia elastica, l'accoppiamento elastico della caviglia, di dispositivo di accoppiamento della pompa, ecc…
I concetti della nostra società è in tensione su qualità e si sviluppano su onore. L'accoppiamento presenta il vantaggio di alta qualità, il prezzo basso, modelli completi del prodotto. La nostra società sarà la vostra migliore scelta e restiamo in attesa per cooperare con voi.
