Tiro Flex Coupling
>
|
|
| Luogo di origine | porcellana del、 di cangzhou |
| Marca | jude |
| Certificazione | CE、ISO |

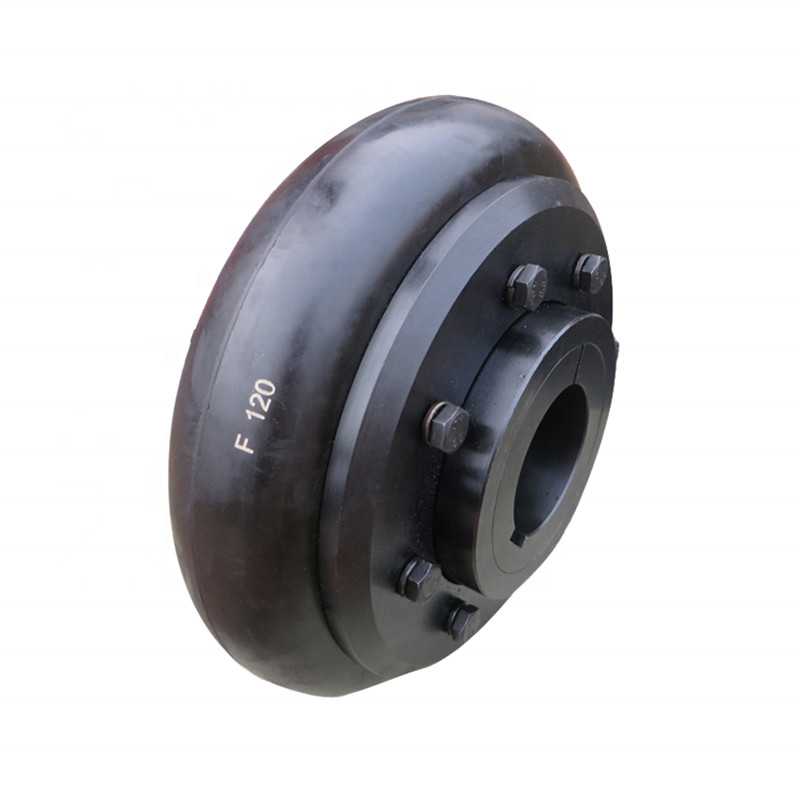

Tipo accoppiamento di F di Tiro
Il tipo accoppiamento del pneumatico è diviso in due tipi: tipo convesso e tipo concavo. Il tipo convesso è diviso in tre tipi: un tipo di scheletro tipo integrale, un tipo integrale senz'ossa e un tipo tagliato radiale.
L'interno dell'anello della gomma è legato allo scheletro d'acciaio con un metodo di vulcanizzazione e un dado è saldato al foro passante sullo scheletro.
Caratteristica:
Nel montare, i bulloni sono collegati con le flange delle due metà di accoppiamento e l'attrito è generato dall'attrito fra la gomma ed il fronte dell'estremità della flangia dai bulloni di rafforzamento e la deformazione di torsione del taglio accade quando l'anello della gomma sta funzionando, in modo dall'accoppiamento che della gomma ha alta elasticità, può compensare lo spostamento relativo delle due assi, ha buona attenuazione ed ha struttura semplice, nessun'esigenza di lubrificazione, assemblea e lo smontaggio e manutenzione.
| Dimensione | Tipo | Bush nessun | L | E | C | D | F | S | Peso | |||
| Acciaio | Acciaio | |||||||||||
| millimetro | pollice | |||||||||||
| F40 | B | — — | 30 | 1 1/8" | 33 | 22 | 104 | 82 | — — | — — | — — | 11 |
| F | 1008 | 25 | 1" | |||||||||
| H | 1008 | 25 | 1" | |||||||||
| F50 | B | — — | 38 | 1 1/2» | 45 | 32 | 133 | 100 | 79 | — — | — — | 12,5 |
| F | 1210 | 32 | 1 1/4" | 38 | 25 | |||||||
| H | 1210 | 32 | 1 1/4" | |||||||||
| F60 | B | — — | 45 | 1 3/4" | 55 | 38 | 165 | 125 | 70 | — — | — — | 16,5 |
| F | 1610 | 42 | 1 5/8" | 42 | 25 | 103 | ||||||
| H | 1610 | 42 | 1 5/8" | |||||||||
| F70 | B | — — | 50 | 2" | 47 | 35 | 187 | 142 | 80 | 50 | 13 | 11,5 |
| F | 2012 | 50 | 2" | 44 | 32 | |||||||
| H | 1610 | 42 | 1 5/8" | 37 | 25 | |||||||
| F80 | B | — — | 60 | 2 3/8" | 55 | 42 | 211 | 165 | 98 | 54 | 16 | 12,5 |
| F | 2517 | 60 | 2 1/2» | 58 | 45 | |||||||
| H | 2012 | 50 | 2" | 45 | 32 | |||||||
| F90 | B | — — | 75 | 3" | 63,5 | 49 | 235 | 188 | 108 | 60 | 16 | 13,5 |
| F | 2517 | 60 | 2 1/2» | 58,5 | 45 | |||||||
| H | 2517 | 60 | 2 1/2» | |||||||||
| F100 | B | — — | 80 | 3 1/8" | 70,5 | 56 | 254 | 216 | 120 | 62 | 16 | 13,5 |
| F | 3020 | 75 | 3" | 64,5 | 51 | 125 | ||||||
| H | 2517 | 60 | 2 1/2» | 58,5 | 45 | 113 | ||||||
| F110 | B | — — | 90 | 3 1/2» | 75,5 | 63 | 279 | 233 | 128 | 62 | 16 | 12,5 |
| F | 3020 | 75 | 3" | 63,5 | 51 | 134 | ||||||
| H | 3020 | 75 | 3" | |||||||||
| F120 | B | — — | 100 | 4" | 84,5 | 70 | 314 | 264 | 140 | 67 | 16 | 14,5 |
| F | 3525 | 100 | 4" | 79,5 | 65 | 144 | ||||||
| H | 3020 | 75 | 3" | 65,5 | 51 | |||||||
| F140 | B | — — | 125 | 5" | 110,5 | 94 | 359 | 311 | 178 | 73 | 17 | 16 |
| F | 3525 | 100 | 4" | 81,5 | 65 | |||||||
| H | 3525 | 100 | 4" | |||||||||
| F160 | B | — — | 140 | 5 1/2» | 117 | 120 | 402 | 345 | 187 | 78 | 19 | 15 |
| F | 4030 | 115 | 4 1/2» | 92 | 77 | 197 | ||||||
| H | 4030 | 115 | 4 1/2» | |||||||||
| F180 | B | — — | 150 | 6" | 137 | 114 | 470 | 394 | 205 | 94 | 19 | 23 |
| F | 4535 | 125 | 5" | 112 | 89 | |||||||
| H | 4535 | 125 | 5" | |||||||||
| F200 | B | — — | 150 | 6" | 138 | 114 | 508 | 429 | 205 | 103 | 19 | 24 |
| F | 4535 | 125 | 5" | 113 | 89 | |||||||
| H | 4535 | 125 | 5" | |||||||||
| F220 | B | — — | 160 | 6 1/4" | 154,5 | 127 | 562 | 474 | 223 | 118 | 20 | 27,5 |
| F | 5040 | 125 | 5" | 129,5 | 102 | |||||||
| H | 5040 | 125 | 5" | |||||||||
| F250 | B | — — | 190 | 7 1/2» | 161,5 | 132 | 628 | 532 | 254 | 125 | 20 | 29,5 |
L'apparecchiatura di trasmissione di Jude della contea di Nanpi che fabbrica il co., srl è imprese che si sono specializzate nell'accoppiamento di produzione e della ricerca. Inoltre possiamo sviluppare i nuovi prodotti e la massa-produzione. Con esperienza ricca, gruppo professionale di R & S e varia attrezzatura nell'accoppiamento, ha circostanze superiori al soddisfatto ai vostri requisiti differenti.
I prodotti principali della società sono: tutti i tipi di accoppiamenti per industria del macchinario da ogni parte della parola, quali l'accoppiamento elastico radiale, l'accoppiamento gommato, l'accoppiamento universale, l'accoppiamento dell'ingranaggio del tamburo, l'accoppiamento elastico della forma del fiore della prugna, l'accoppiamento della coppia rigida Oldham, l'accoppiamento di catena del rullo, l'accoppiamento del diaframma, gli accoppiamenti elastici di coppia del perno della manica della colonna, la caviglia elastica, l'accoppiamento elastico della caviglia, di dispositivo di accoppiamento della pompa, ecc…
I concetti della nostra società è in tensione su qualità e si sviluppano su onore. L'accoppiamento presenta il vantaggio di alta qualità, il prezzo basso, modelli completi del prodotto. La nostra società sarà la vostra migliore scelta e restiamo in attesa per cooperare con voi.
