Accoppiamento di Pin Bush
>
|
| Luogo di origine | porcellana del、 di cangzhou |
| Marca | jude |
| Certificazione | CE、ISO |
| Numero di modello | FCL |
Introduzione di prodotto:

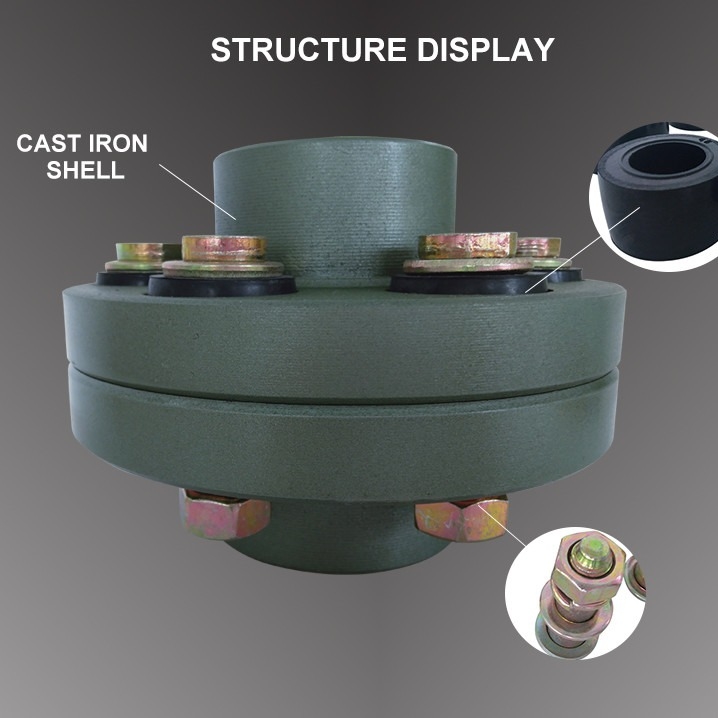

Accoppiamento elastico del perno 1.FCL con la struttura semplice, l'installazione facile e la sostituzione;
2. Durante la sua operazione, la vibrazione generata dalla trasmissione meccanica può essere attenuata ed il moto irregolare può essere assorbito il bilancio energetico di impatto dell'assiale e lo spostamento relativo radiale dell'asse migliora significativamente la qualità e la stabilità dell'operazione meccanica.
3. Ampiamente usato in varie assi medie e piccole del trasporto di energia guidate dai motori elettrici con poco carico. Per esempio: riduttore, gru, compressore, macchina tessile, pompa, macchina del cambio di velocità ecc.
Caratteristiche dell'accoppiamento elastico di FCL:
(1) il buon absorbability di vibrazione permette al movimento dell'asse attiva di essere trasmesso uniformemente all'asse passiva. Non c'è spinta assiale nella trasmissione.
(2) facile smontare e montare, finchè i bulloni di coppia sono rimossi, il collegamento fra attivo e passivo possono essere separati.
(3) se lo spostamento relativo delle due assi può essere tenuto all'interno della gamma specificata dopo installazione ed adeguamento, l'accoppiamento avrà la prestazione soddisfacente di servizio e vita lavorativa lunga.
| Nome di prodotto | Accoppiamenti di alluminio FCL flessibile del motore |
| DN millimetro | 12~850mm |
| Coppia di torsione stimata | 100~2500000 N·m. |
| Velocità permissibile | kN 4000~460·m. |
| Materiale | 45#steel |
| Applicazione | Ampiamente usato nella metallurgia, nell'estrazione mineraria, nell'ingegneria ed in altri campi. |
| Tipo | Coppia di torsione massima | Velocità massima | D | D1 | d1 | L | C | nanometro | Peso |
| N.m | r/min | chilogrammo | |||||||
| FCL90 | 4 | 4000 | 90 | 35,5 | 11 | 28 | 3 | 4-M8×50 | 1,7 |
| FCL100 | 10 | 4000 | 100 | 40 | 11 | 35,5 | 3 | 4-M10×56 | 2,3 |
| FCL112 | 16 | 4000 | 112 | 45 | 13 | 40 | 3 | 4-M10×56 | 2,8 |
| FCL125 | 25 | 4000 | 125 | 50 | 13 | 45 | 3 | 4-M12×64 | 4 |
| FCL140 | 50 | 4000 | 140 | 63 | 13 | 50 | 3 | 6-M12×64 | 5,4 |
| FCL160 | 110 | 4000 | 160 | 80 | 15 | 56 | 3 | 8-M12×64 | 8 |
| FCL180 | 157 | 3500 | 180 | 90 | 15 | 63 | 3 | 8-M12×64 | 10,5 |
| FCL200 | 245 | 3200 | 200 | 100 | 21 | 71 | 4 | 8-M20×85 | 16,2 |
| FCL224 | 392 | 2850 | 224 | 112 | 21 | 80 | 4 | 8-M20×85 | 21,3 |
| FCL220 | 618 | 2550 | 250 | 125 | 25 | 90 | 4 | 8-M24×110 | 31,6 |
| FCL280 | 980 | 2300 | 280 | 140 | 34 | 100 | 4 | 8-M24×116 | 44 |
| FCL315 | 1568 | 2050 | 315 | 160 | 41 | 112 | 4 | 10-M24×116 | 57,7 |
| FCL355 | 2450 | 1800 | 355 | 180 | 60 | 125 | 5 | 8-M30×50 | 89,5 |
| FCL400 | 3920 | 1600 | 400 | 200 | 60 | 125 | 5 | 10-M30×150 | 113 |
| FCL450 | 6174 | 1400 | 450 | 224 | 65 | 140 | 5 | 12-M30×150 | 145 |
| FCL560 | 9800 | 1150 | 560 | 250 | 85 | 160 | 5 | 14-M30×150 | 229 |
| FCL630 | 15680 | 1000 | 630 | 280 | 95 | 180 | 5 | 18-M30×150 | 296 |
L'apparecchiatura di trasmissione di Jude della contea di Nanpi che fabbrica il co., srl è imprese che si sono specializzate nell'accoppiamento di produzione e della ricerca. Inoltre possiamo sviluppare i nuovi prodotti e la massa-produzione. Con esperienza ricca, gruppo professionale di R & S e varia attrezzatura nell'accoppiamento, ha circostanze superiori al soddisfatto ai vostri requisiti differenti.
I prodotti principali della società sono: tutti i tipi di accoppiamenti per industria del macchinario da ogni parte della parola, quali l'accoppiamento elastico radiale, l'accoppiamento gommato, l'accoppiamento universale, l'accoppiamento dell'ingranaggio del tamburo, l'accoppiamento elastico della forma del fiore della prugna, l'accoppiamento della coppia rigida Oldham, l'accoppiamento di catena del rullo, l'accoppiamento del diaframma, gli accoppiamenti elastici di coppia del perno della manica della colonna, la caviglia elastica, l'accoppiamento elastico della caviglia, di dispositivo di accoppiamento della pompa, ecc…
I concetti della nostra società è in tensione su qualità e si sviluppano su onore. L'accoppiamento presenta il vantaggio di alta qualità, il prezzo basso, modelli completi del prodotto. La nostra società sarà la vostra migliore scelta e restiamo in attesa per cooperare con voi.
Q1: È voi società per azioni o il produttore?
: Siamo fabbrica.
Q2: Fornite i campioni? è liberamente o extra?
: : Sì, potremmo offrire il campione ma non gratis. Realmente abbiamo un principio molto buon dei prezzi, quando fate l'ordine in serie poi costate del campione sarete di ritorno a voi.
Q3: Quanto tempo è il vostro termine di consegna?
: È generalmente dei 10-15 giorni se le merci sono in azione. o è dei 7-25 giorni se le merci non sono in azione, è secondo la quantità.
Q4: Quanto tempo è la vostra garanzia?
: La nostra garanzia è di 12 mesi.
Q5: Avete procedure di ispezione per coppia?
: autoispezione 100% prima dell'imballaggio
Q6. Che cosa è il vostro pagamento?
: 1) 100% T/T. 2) 30% in anticipo, altri prima della spedizione. 3) L/C Q7: Posso avere una visita alla vostra fabbrica prima dell'ordine? : Sicuro, benvenuto visitare la nostra fabbrica.
