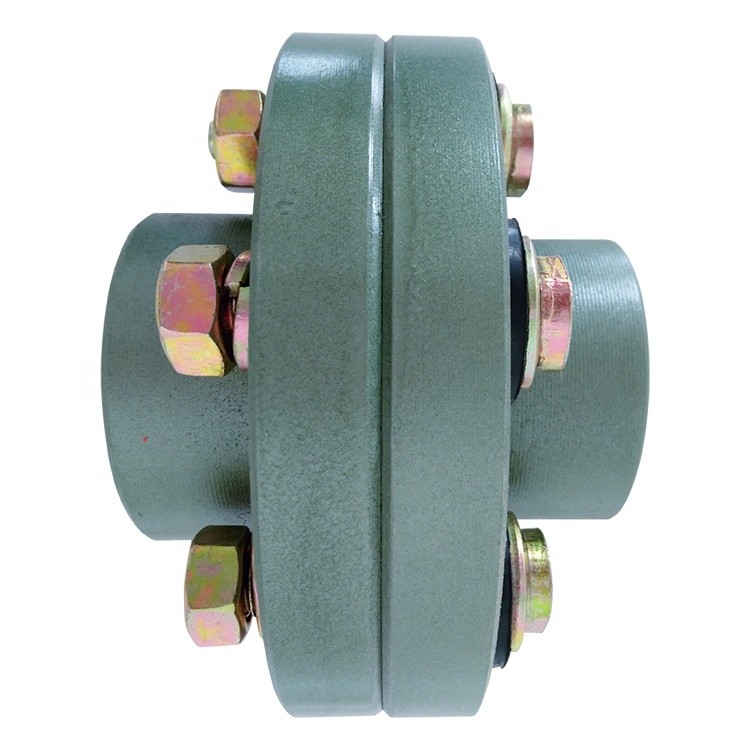

Accoppiamento di gomma flessibile Pin Bush Coupling For Spinning di FCL e telai
Il Pin Bush che l'accoppiamento ha una flangia più progettazione di gomma del bullone di NBR, è ampiamente usato in varie industrie come le pompe, idraulico & pneumatici, ecc. L'accoppiamento di FCL è famoso per la sue progettazione compatta, durevolezza come pure installazione & manutenzione facili. A condizione che lo spostamento relativo fra le assi sia tenuto all'interno della tolleranza specificata, il perno & l'accoppiamento del cespuglio funzioneranno uniformemente per anni per venire, riducendo il tempo morto richiesto per la frequente sostituzione e per di più la riduzione dei costi per l'utilizzatore finale.
Tipo caratteristiche di coppia elastiche di FCL: il buon assorbimento di vibrazione, può fare il movimento dell'asse attiva da trasmettere uniformemente all'asse passiva. Non c'è spinta assiale nella trasmissione. Lo smontaggio e l'assemblea facili, finchè il bullone di coppia è rimosso, il collegamento fra l'attivo e passivo possono essere separati. Se lo spostamento relativo delle due assi può essere tenuto all'interno della gamma specificata dopo installazione ed adeguamento, l'accoppiamento avrà la prestazione soddisfacente e vita lavorativa lunga.
Di conseguenza, può essere ampiamente usato in vari sistemi medi e piccoli dell'asse del trasporto di energia determinati dai motori elettrici con i piccoli carichi, quali i riduttori, trasmissioni, pompe, stampa ed apparecchi di tintura, gru, gru, compressori, trasportatori, macchine tessili, gru, mulino a palle, ecc.
| KASIN no. | d | L | C1 | C2 | B | F1 | F2 | n | a | M. | t | PartsNo. | Max. Torque | Max.R.P.M | Eccentricità | Angolosità | Gioco laterale | |
| FCL 100 | 100 | 11~25 | 35,5 | 42,5 | 42,5 | 67 | 16 | 16 | 4 | 10 | 23 | 3 | #2 | 29N.m | 4000 | 0,1 | 1/6° | ±2.1 |
| FCL 112 | 112 | 13~28 | 40 | 50 | 50 | 75 | 16 | 16 | 4 | 10 | 23 | 3 | #2 | 33N.m | 4000 | 0,1 | 1/6° | ±2.1 |
| FCL 125 | 125 | 13~32 | 45 | 56 | 50 | 85 | 18 | 18 | 4 | 14 | 32 | 3 | #3 | 73N.m | 4000 | 0,1 | 1/6° | ±2.1 |
| FCL 140 | 140 | 13~38 | 50 | 71 | 63 | 100 | 18 | 18 | 6 | 14 | 32 | 3 | #3 | 130N.m | 4000 | 0,2 | 1/6° | ±2.1 |
| FCL 160 | 160 | 15~45 | 56 | 80 | 80 | 115 | 18 | 18 | 8 | 14 | 32 | 3 | #3 | 200N.m | 4000 | 0,2 | 1/6° | ±2.1 |
| FCL 180 | 180 | 15~50 | 63 | 90 | 90 | 132 | 18 | 18 | 8 | 14 | 32 | 3 | #3 | 230N.m | 3500 | 0,2 | 1/6° | ±2.1 |
| FCL 200 | 200 | 21~56 | 71 | 100 | 100 | 145 | 22,4 | 22,4 | 8 | 20 | 41 | 4 | #4 | 440N.m | 3200 | 0,2 | 1/6° | ±2.8 |
| FCL 224 | 224 | 21~63 | 80 | 112 | 112 | 170 | 22,4 | 22,4 | 8 | 20 | 41 | 4 | #4 | 510N.m | 2850 | 0,2 | 1/6° | ±2.8 |
| FCL 250 | 250 | 25~71 | 90 | 125 | 125 | 180 | 28 | 28 | 8 | 25 | 51 | 4 | #5 | 850N.m | 2550 | 0,2 | 1/6° | ±2.8 |
| FCL 280 | 280 | 34~80 | 100 | 140 | 140 | 200 | 28 | 40 | 8 | 28 | 57 | 4 | #6 | 1500N.m | 2300 | 0,3 | 1/6° | ±2.8 |
| FCL 315 | 315 | 41~90 | 112 | 160 | 160 | 236 | 28 | 40 | 10 | 28 | 57 | 4 | #6 | 2200N.m | 2050 | 0,3 | 1/6° | ±2.8 |
| FCL 355 | 355 | 60~100 | 125 | 180 | 180 | 260 | 35,5 | 56 | 8 | 35,5 | 72 | 5 | #8 | 3500N.m | 1800 | 0,3 | 1/6° | ±3.5 |
| FCL 400 | 400 | 60~110 | 125 | 200 | 200 | 300 | 35,5 | 56 | 10 | 35,5 | 72 | 5 | #8 | 5000N.m | 1600 | 0,3 | 1/6° | ±3.5 |
| FCL 450 | 450 | 65~125 | 140 | 224 | 224 | 355 | 35,5 | 56 | 12 | 35,5 | 72 | 5 | #8 | 7100N.m | 1400 | 0,3 | 1/6° | ±3.5 |
| FCL 560 | 560 | 85~140 | 160 | 250 | 250 | 450 | 35,5 | 56 | 14 | 35,5 | 72 | 5 | #8 | 10000N.m | 1150 | 0,3 | 1/6° | ±3.5 |
| FCL 630 | 630 | 95~160 | 180 | 280 | 280 | 530 | 35,5 | 56 | 18 | 35,5 | 72 | 5 | #8 | 16000N.m | 1000 | 0,3 | 1/6° | ±3.5 |
L'apparecchiatura di trasmissione di Jude della contea di Nanpi che fabbrica il co., srl è imprese che si sono specializzate nell'accoppiamento di produzione e della ricerca. Inoltre possiamo sviluppare i nuovi prodotti e la massa-produzione. Con esperienza ricca, gruppo professionale di R & S e varia attrezzatura nell'accoppiamento, ha circostanze superiori al soddisfatto ai vostri requisiti differenti.
I prodotti principali della società sono: tutti i tipi di accoppiamenti per industria del macchinario da ogni parte della parola, quali l'accoppiamento elastico radiale, l'accoppiamento gommato, l'accoppiamento universale, l'accoppiamento dell'ingranaggio del tamburo, l'accoppiamento elastico della forma del fiore della prugna, l'accoppiamento della coppia rigida Oldham, l'accoppiamento di catena del rullo, l'accoppiamento del diaframma, gli accoppiamenti elastici di coppia del perno della manica della colonna, la caviglia elastica, l'accoppiamento elastico della caviglia, di dispositivo di accoppiamento della pompa, ecc…
I concetti della nostra società è in tensione su qualità e si sviluppano su onore. L'accoppiamento presenta il vantaggio di alta qualità, il prezzo basso, modelli completi del prodotto. La nostra società sarà la vostra migliore scelta e restiamo in attesa per cooperare con voi.
