Accoppiamento di Pin Bush
>
|
| Luogo di origine | porcellana del、 di cangzhou |
| Marca | jude |
| Certificazione | CE、ISO |
| Numero di modello | HL |

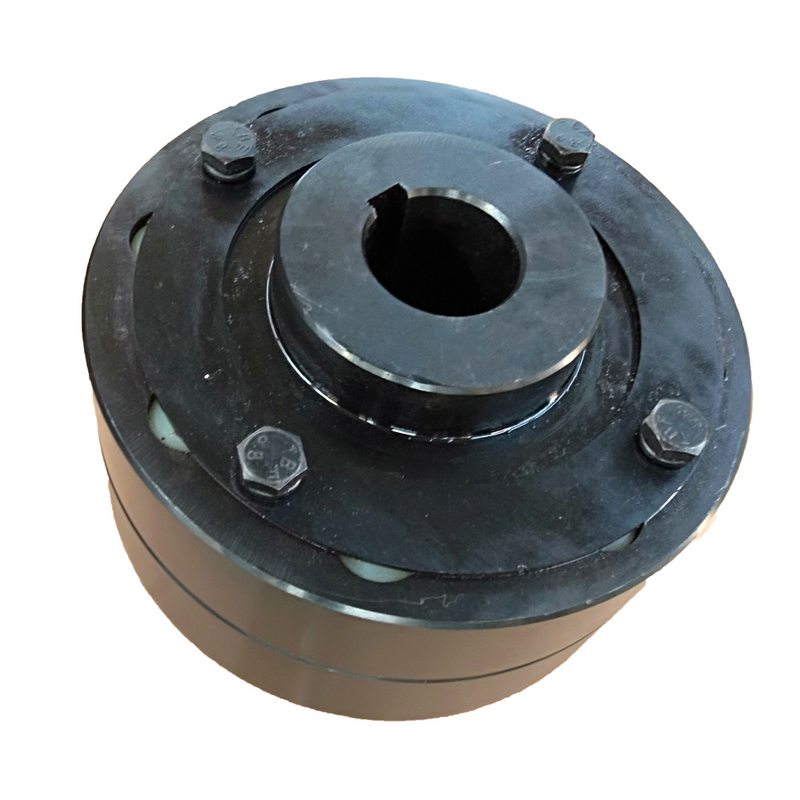

Presenti dell'accoppiamento flessibile del perno di HL/LX
L'accoppiamento flessibile del perno di HL/LX ha i più grandi lati simmetrici ed intercambiabili semplici, ragionevoli, convenienti della struttura, di manutenzione, due, lunga vita e permette il più grande movimento assiale. Ha attenuazione, attenuante, resistenza all'usura ed altre proprietà. Il tipo di foro dell'asse degli HL del tipo accoppiamenti elastici del perno è (y) cilindrico, (z) conico e breve cilindro (J).
L'accoppiamento flessibile del perno di HL/LX inoltre è trasformato gli accoppiamenti di nylon del perno della colonna. La parte principale è fatta di acciaio fuso 45# dalla colata di precisione. Il foro e la scanalatura dell'asse sono elaborati ed il perno elastico è fatto di nylon. C'è compensazione della traccia per i due contrappesi di asse, le parti elastiche sono tagliate sul lavoro e l'affidabilità di lavoro è debole. Sono adatte ad alberi motore a bassa velocità della velocità media e non sono adatte a condizioni di lavoro con l'alta affidabilità.
| Modello | Tn (N.m) | [n] r/min | d 1 d 2 d z | D | S | Kg.m 2 | Chilogrammo | |||||
| Y | Z, J 1, Z | |||||||||||
| L | L 1 | L | ||||||||||
| Acciaio | Ferro | Acciaio | Ferro | |||||||||
| HL1 | 160 | 7100 | 12 14 | 12 14 | 32 | 27 | 32 | 90 | 2,5 | 0,0064 | 2 | |
| 16 18 | 16 18 | 42 | 30 | 42 | ||||||||
| 19 | 19 | |||||||||||
| 20 22 | 20 22 | 52 | 38 | 52 | ||||||||
| 24 | ||||||||||||
| HL2 | 315 | 5600 | 20 22 | 20 22 | 52 | 38 | 52 | 120 | 2,5 | 0,253 | 5 | |
| 24 | 24 | |||||||||||
| 25 28 | 25 28 | 62 | 44 | 62 | ||||||||
| 30 32 | 30 32 | 82 | 60 | 82 | ||||||||
| 35 | ||||||||||||
| HL3 | 630 | 5000 | 30 32 | 30 32 | 82 | 60 | 82 | 160 | 2,5 | 0,6 | 8 | |
| 35 38 | 35 38 | |||||||||||
| 40 42 | 40 42 | 112 | 84 | 112 | ||||||||
| 45 48 | ||||||||||||
| HL4 | 1250 | 4000 | 2800 | 40 42 | 40 42 | 112 | 84 | 112 | 195 | 3 | 3,4 | 22 |
| 45 48 | 45 48 | |||||||||||
| 50 55 | 50 55 | |||||||||||
| 56 | 56 | |||||||||||
| 60 63 | 142 | 107 | 142 | |||||||||
| HL5 | 2000 | 3550 | 2500 | 50 55 | 50 55 | 112 | 84 | 112 | 220 | 3 | 5,4 | 30 |
| 56 | 56 | |||||||||||
| 60 63 | 60 63 | 142 | 107 | 142 | ||||||||
| 65 67 | 65 67 | |||||||||||
| 71 75 | ||||||||||||
| HL6 | 3150 | 2800 | 2100 | 60 63 | 60 63 | 142 | 107 | 142 | 280 | 4 | 15,6 | 53 |
| 65 70 | 65 70 | |||||||||||
| 71 75 | 71 75 | |||||||||||
| 80 | 80 | |||||||||||
| 85 | 172 | 132 | 172 | |||||||||
| HL7 | 6300 | 2240 | 1700 | 70 71 | 70 71 | 142 | 107 | 142 | 320 | 4 | 41,1 | 98 |
| 75 | 75 | |||||||||||
| 80 85 | 80 85 | 172 | 132 | 172 | ||||||||
| 90 95 | 90 95 | |||||||||||
| 100 110 | 100 | 212 | 167 | 212 | ||||||||
| HL8 | 10000 | 2120 | 1600 | 80 85 | 80 85 | 172 | 132 | 172 | 360 | 5 | 56,5 | 119 |
| 90 95 | 90 95 | |||||||||||
| 100 110 | 100 110 | 212 | 167 | 212 | ||||||||
| 120 125 | ||||||||||||
| HL9 | 16000 | 1800 | 1250 | 100 110 | 100 110 | 212 | 167 | 212 | 410 | 5 | 133,3 | 197 |
| 120 125 | 120 125 | |||||||||||
| 130 140 | 130 | 252 | 202 | 252 | ||||||||
| HL10 | 25000 | 1560 | 1120 | 110 120 | 110 120 | 212 | 167 | 212 | 480 | 6 | 273,2 | 322 |
| 125 | 125 | |||||||||||
| 130 140 | 130 140 | 252 | 202 | 252 | ||||||||
| 150 | 150 | |||||||||||
| 160 170 | 160 | 302 | 242 | 302 | ||||||||
| 180 | ||||||||||||
| HL11 | 31500 | 1320 | 1000 | 130 140 | 130 140 | 252 | 202 | 252 | 540 | 6 | 555,7 | 520 |
| 150 | 150 | |||||||||||
| 160 170 | 160 170 | 302 | 242 | 302 | ||||||||
| 180 | 180 | |||||||||||
| 190 200 | 190 | 352 | 282 | 352 | ||||||||
| 220 | ||||||||||||
| HL12 | 63000 | 1250 | 950 | 160 170 | 160 170 | 302 | 242 | 302 | 630 | 7 | 902 | 714 |
| 180 | 180 | |||||||||||
| 190 200 | 190 200 | 352 | 282 | 352 | ||||||||
| 220 | 220 | |||||||||||
| 240 250 | 410 | 330 | - | |||||||||
| 260 | ||||||||||||
| HL13 | 100000 | 1120 | 850 | 190 200 | 190 200 | 352 | 282 | 352 | 710 | 8 | 1700 | 1057 |
| 220 | 220 | |||||||||||
| 240 250 | 240 250 | 410 | 330 | - | ||||||||
| 260 | 260 | |||||||||||
| 280 300 | 470 | 380 | - | |||||||||
| HL14 | 160000 | 850 | 630 | 240 250 | 240 250 | 410 | 330 | - | 800 | 8 | 4318 | 1956 |
L'apparecchiatura di trasmissione di Jude della contea di Nanpi che fabbrica il co., srl è imprese che si sono specializzate nell'accoppiamento di produzione e della ricerca. Inoltre possiamo sviluppare i nuovi prodotti e la massa-produzione. Con esperienza ricca, gruppo professionale di R & S e varia attrezzatura nell'accoppiamento, ha circostanze superiori al soddisfatto ai vostri requisiti differenti.
I prodotti principali della società sono: tutti i tipi di accoppiamenti per industria del macchinario da ogni parte della parola, quali l'accoppiamento elastico radiale, l'accoppiamento gommato, l'accoppiamento universale, l'accoppiamento dell'ingranaggio del tamburo, l'accoppiamento elastico della forma del fiore della prugna, l'accoppiamento della coppia rigida Oldham, l'accoppiamento di catena del rullo, l'accoppiamento del diaframma, gli accoppiamenti elastici di coppia del perno della manica della colonna, la caviglia elastica, l'accoppiamento elastico della caviglia, di dispositivo di accoppiamento della pompa, ecc…
I concetti della nostra società è in tensione su qualità e si sviluppano su onore. L'accoppiamento presenta il vantaggio di alta qualità, il prezzo basso, modelli completi del prodotto. La nostra società sarà la vostra migliore scelta e restiamo in attesa per cooperare con voi.
Q1: È voi società per azioni o il produttore?
: Siamo fabbrica.
Q2: Fornite i campioni? è liberamente o extra?
: : Sì, potremmo offrire il campione ma non gratis. Realmente abbiamo un principio molto buon dei prezzi, quando fate l'ordine in serie poi costate del campione sarete di ritorno a voi.
Q3: Quanto tempo è il vostro termine di consegna?
: È generalmente dei 10-15 giorni se le merci sono in azione. o è dei 7-25 giorni se le merci non sono in azione, è secondo la quantità.
Q4: Quanto tempo è la vostra garanzia?
: La nostra garanzia è di 12 mesi.
Q5: Avete procedure di ispezione per coppia?
: autoispezione 100% prima dell'imballaggio
Q6. Che cosa è il vostro pagamento?
: 1) 100% T/T. 2) 30% in anticipo, altri prima della spedizione. 3) L/C Q7: Posso avere una visita alla vostra fabbrica prima dell'ordine? : Sicuro, benvenuto visitare la nostra fabbrica.
