Turbina a vapore standard che coppia l'accoppiamento flessibile del disco di acciaio inossidabile 304
  • Turbina a vapore standard che coppia l'accoppiamento flessibile del disco di acciaio inossidabile 304
  • Turbina a vapore standard che coppia l'accoppiamento flessibile del disco di acciaio inossidabile 304
  • Turbina a vapore standard che coppia l'accoppiamento flessibile del disco di acciaio inossidabile 304
Turbina a vapore standard che coppia l'accoppiamento flessibile del disco di acciaio inossidabile 304

Turbina a vapore standard che coppia l'accoppiamento flessibile del disco di acciaio inossidabile 304

Luogo di origine porcellana del、 di cangzhou
Marca jude
Certificazione CE、ISO
Numero di modello JMIIJ
Dettagli del prodotto
Industrie applicabili:
Fabbrica, officine riparazioni del macchinario
Struttura:
Disco
Flessibile o rigido:
Flessibile
Standard o non standard:
Norma
Materiale:
Acciaio
Nome di prodotto:
Accoppiamento della flessione del disco del doppio di alta qualità
Colore:
Il nero bollito
Nome:
Accoppiamento flessibile del diaframma del disco del doppio di alta qualità
Trattamento di superficie:
Carburazione, annerendo, placcare, estiguente.
trattamento termico:
Trattamento termico d'estinzione ad alta frequenza
Porto:
Tientsin
Evidenziare:

Accoppiamento standard della turbina a vapore

,

Accoppiamento flessibile della turbina a vapore

,

Accoppiamento flessibile del disco di acciaio inossidabile

Descrizione di prodotto

Accoppiamento flessibile d'acciaio del disco di acciaio inossidabile 304 utilizzato nella turbina a vapore



Descrizione di prodotto

Applicazione
L'accoppiamento flessibile del diaframma può essere utilizzato largamente nella metallurgia, nella laminatura dell'acciaio, in miniera, nell'industria chimica, nella costruzione navale, in pompa, nel fan del ventilatore ed in altre industrie.

Vantaggi
1. l'accoppiamento flessibile del diaframma ha struttura semplice ed una può ispezionarla direttamente senza smontare.
2. Con la struttura semplice, l'accoppiamento elastico del diaframma è conveniente per il montaggio e smontare.
3. Ha alta rotazione zero di rigidità di torsione e.

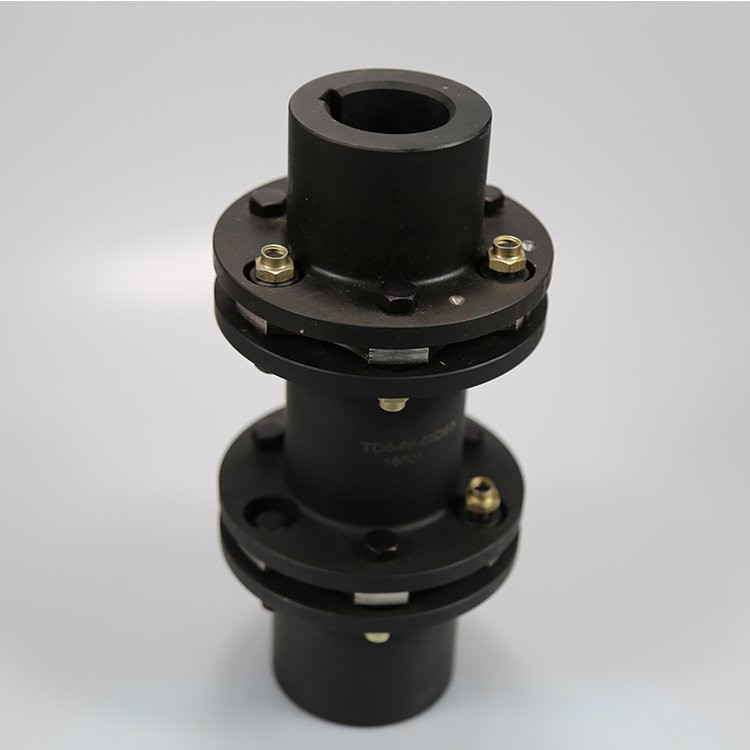

immagini di prodotti

Turbina a vapore standard che coppia l'accoppiamento flessibile del disco di acciaio inossidabile 304 0 Turbina a vapore standard che coppia l'accoppiamento flessibile del disco di acciaio inossidabile 304 1

Dimensione Serri il Tn KN.m Max Torque KN.m Velocità (n) r/min Foro d Lunghezza D D1 D2 Lmin t Peso chilogrammo di L1min Peso chilogrammo
L, L1 L
JMIIJ1 0,063 0,1 9300 20-38 38-82 40 92 53 45 70 8±0.2 2 1,4
JMIIJ2 0,1 0,2 8400 25-45 44-112 45 102 63 45 80 8±0.2 2,9 2,1
JMIIJ3 0,25 0,4 6700 30-55 60-112 55 128 77 76 96 11±0.3 5,7 4,2
JMIIJ4 0,5 0,8 5900 35-65 60-142 65 145 91 76 116 11±0.3 8,5 6,4
JMIIJ5 0,8 1,25 5100 40-75 84-142 75 168 105 102 136 14±0.3 12,5 9,6
JMIIJ6 1,25 2 4750 45-80 84-172 80 180 112 102 140 15±0.4 16,5 12,5
JMIIJ7 2 3,15 4300 50-85 84-172 80 200 120 114 140 15±0.4 21 15,5
JMIIJ8 2,5 4 4200 55-85 84-172 80 205 120 114 140 20±0.4 23 16,5
JMIIJ9 3,15 5 4000 55-90 84-172 90 215 128 127 160 20±0.4 27 19,5
JMIIJ10 4 6,3 3650 60-95 107-172 100 235 132 127 170 23±0.5 36 25
JMIIJ11 5 8 3400 60-100 107-212 100 250 145 140 170 23±0.5 42 30
JMIIJ12 6,3 10 3200 60-110 107-212 110 270 155 140 190 23±0.5 50 36
JMIIJ13 8 12,5 2850 60-110 107-212 115 300 162 165 200 27±0.6 66 45
JMIIJ14 10 16 2700 70-125 107-212 125 320 176 165 220 27±0.6 78 55
JMIIJ15 12,5 20 2450 75-130 107-252 140 350 186 165 240 32±0.7 110 75
JMIIJ16 16 25 2300 80-140 132-252 145 370 203 219 250 32±0.7 125 85
JMIIJ17 20 31,5 2150 90-160 132-302 165 400 230 219 290 32±0.7 160 115
JMIIJ18 25 40 1950 100-170 167-302 175 440 245 219 300 38±0.9 220 150
JMIIJ19 31,5 50 1850 100-180 167-302 185 460 260 267 320 38±0.9 245 170
JMIIJ20 35,5 56 1800 120-200 167-352 200 480 280 267 350 38±0.9 275 200
JMIIJ21 40 63 1700 120-200 167-352 210 500 295 267 370 38±0.9 320 230
JMIIJ22 50 80 1600 140-220 202-352 220 540 310 299 380 44±1 400 275
JMIIJ23 63 100 1450 140-240 202-410 240 600 335 356 410 50±1.2 560 380
JMIIJ24 80 125 1400 160-250 242-410 255 620 350 356 440 50±1.2 620 410
JMIIJ25 90 140 1300 180-280 242-470 275 660 385 356 480 50±1.2 740 510
JMIIJ26 112 180 1200 190-300 242-270 295 720 410 406 510 60±1.4 970 620
JMIIJ27 140 200 1150 220-320 282-470 300 740 420 406 520 60±1.4 1050 680
JMIIJ28 160 224 1100 240-300 330-470 320 770 450 457 560 60±1.4 1200 780



Imballaggio & spedire

Turbina a vapore standard che coppia l'accoppiamento flessibile del disco di acciaio inossidabile 304 2

Circa noi

Turbina a vapore standard che coppia l'accoppiamento flessibile del disco di acciaio inossidabile 304 3

L'apparecchiatura di trasmissione di Jude della contea di Nanpi che fabbrica il co., srl è imprese che si sono specializzate nell'accoppiamento di produzione e della ricerca. Inoltre possiamo sviluppare i nuovi prodotti e la massa-produzione. Con esperienza ricca, gruppo professionale di R & S e varia attrezzatura nell'accoppiamento, ha circostanze superiori al soddisfatto ai vostri requisiti differenti.

I prodotti principali della società sono: tutti i tipi di accoppiamenti per industria del macchinario da ogni parte della parola, quali l'accoppiamento elastico radiale, l'accoppiamento gommato, l'accoppiamento universale, l'accoppiamento dell'ingranaggio del tamburo, l'accoppiamento elastico della forma del fiore della prugna, l'accoppiamento della coppia rigida Oldham, l'accoppiamento di catena del rullo, l'accoppiamento del diaframma, gli accoppiamenti elastici di coppia del perno della manica della colonna, la caviglia elastica, l'accoppiamento elastico della caviglia, di dispositivo di accoppiamento della pompa, ecc…

I concetti della nostra società è in tensione su qualità e si sviluppano su onore. L'accoppiamento presenta il vantaggio di alta qualità, il prezzo basso, modelli completi del prodotto. La nostra società sarà la vostra migliore scelta e restiamo in attesa per cooperare con voi.

Turbina a vapore standard che coppia l'accoppiamento flessibile del disco di acciaio inossidabile 304 4
