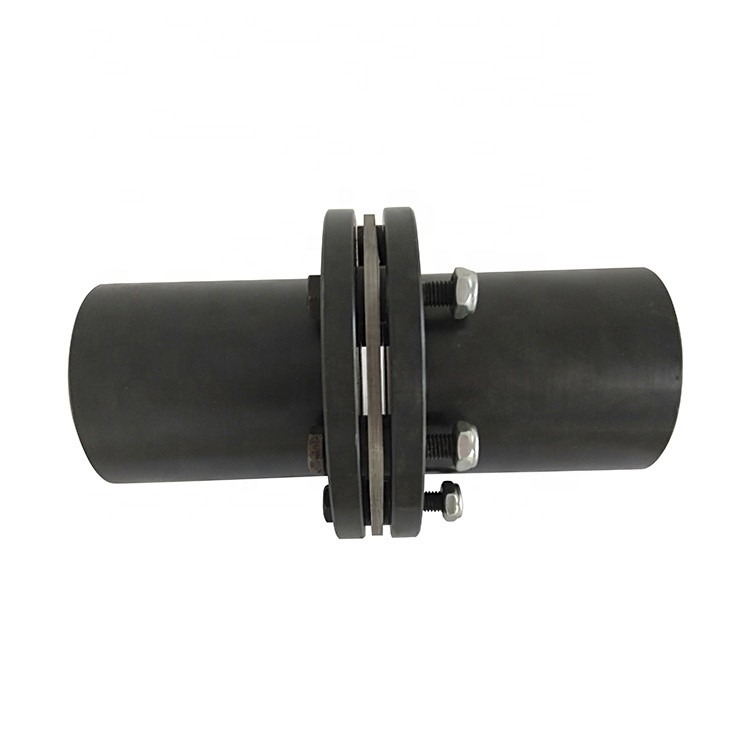

accoppiamento flessibile del diaframma
>
|
|
| Luogo di origine | porcellana del、 di cangzhou |
| Marca | jude |
| Certificazione | CE、ISO |
| Numero di modello | JMII |
Descrizione
L'accoppiamento flessibile del diaframma raggiunge la trasmissione flessibile tramite deformazione elastica dell'acciaio legato ad alta resistenza con il piatto sottile. Significa che questo accoppiamento elastico del diaframma trasmette la coppia di torsione dal diametro esterno del piatto al diametro interno e poi dall'interno al diametro esterno. Deformare del piatto dall'interno del diametro al diametro esterno compire il cattivo allineamento.
Applicazione
L'accoppiamento flessibile del diaframma può essere utilizzato largamente nella metallurgia, nella laminatura dell'acciaio, in miniera, nell'industria chimica, nella costruzione navale, in pompa, nel fan del ventilatore ed in altre industrie.
Caratteristiche
Caricatore di disco messo
Vita infinita una volta allineato correttamente
Torsionally rigido senza qualsiasi sferza posteriore
Nessun'esigenza di lubrificazione o di manutenzione
Nessun parti d'uso ed alta resistenza alle condizioni ambientali dure
Le più grandi dimensioni sono disponibili su richiesta
|
Trasporto di energia |
0,1 – 70 MW |
|
Velocità |
fino a 80 000 giri/min. |
|
Coppia di torsione |
fino a 1 500 000 nanometro |
|
Modelli di progettazione |
singolo diaframma doppio diaframma |
|
Tipo di collegamento |
Dentro il hub Hub esterno Flangia |
|
collegamento della Diaframma-manica |
Serrato |
| Tipo diaframma/caratteristiche di funzionamento di coppia industriali di JMII del disco | ||||||||||||
| Dimensione | Coppia di torsione | Coppia di torsione di punta | Max Speed | Diametro del foro | Foro LEN | D | DI | t | Rigidezza di torsione | Peso | Inerzia di Al di rotazione | |
| Tn /N.m | Tmax /N.m | nmax r/min | d1, d2 | JI Y | RACCOMANDI | x10 | Chilogrammo | kg.m2 | ||||
| L | L | |||||||||||
| JMI 1 | 40 | 63 | 10700 | 14-28 | 27-62 | 35 | 80 | 39 | 8±0.2 | 0,37 | 0,9 | (Io (1 (1 (1H |
| JMII 2 | 63 | 100 | 9300 | 20-38 | 38-82 | 40 | 92 | 53 | 0,45 | 1,4 | 0,0011 | |
| JMII 3 | 100 | 200 | 8400 | 25-45 | 44-112 | 45 | 102 | 63 | 0,56 | 2,1 | 0,002 | |
| JMII 4 | 250 | 400 | 6700 | 30-55 | 60-112 | 55 | 128 | 77 | ll±0.3 | 0,81 | 4,2 | 0,006 |
| JMII 5 | 500 | 800 | 5900 | 35-65 | 60-142 | 65 | 145 | 91 | 1,2 | 6,4 | 0,012 | |
| JMII 6 | 800 | 1250 | 5100 | 40-75 | 84-142 | 75 | 168 | 105 | 14±0.3 | 1,42 | 9,6 | 0,024 |
| JMII 7 | 1000 | 2000 | 4750 | 45-80 | 84-172 | 80 | 180 | 112 | 15±0.4 | 1,9 | 12,5 | 0,0365 |
| JMII 8 | 1600 | 3150 | 4300 | 50-85 | 84-172 | 200 | 120 | 2,35 | 15,5 | 0,057 | ||
| JMII 9 | 2500 | 4000 | 4200 | 55-85 | 84-172 | 205 | 20±0.4 | 2,7 | 16,5 | 0,065 | ||
| JMII 10 | 3150 | 5000 | 4000 | 55-90 | 84-172 | 90 | 215 | 128 | 3,02 | 19,5 | 0,083 | |
| JMII 11 | 4000 | 6300 | 3650 | 60-95 | 107-172 | 100 | 235 | 132 | 23±0.5 | 3,46 | 25 | 0,131 |
| JMII 12 | 5000 | 8000 | 3400 | 60-100 | 107-212 | 250 | 145 | 3,67 | 30 | 0,174 | ||
| JMII 13 | 6300 | 10000 | 3200 | 63-110 | 107-212 | 110 | 270 | 155 | 5,2 | 36 | 0,239 | |
| JMII 14 | 8000 | 12500 | 2850 | 65-110 | 107-212 | 115 | 300 | 162 | 27±0.6 | 7,8 | 45 | 0,38 |
| JMII 15 | 10000 | 16000 | 2700 | 70-125 | 107-212 | 125 | 320 | 176 | 8,43 | 55 | 0,5 | |
| JMII 16 | 12500 | 20000 | 2450 | 75-130 | 107-252 | 140 | 350 | 186 | 32±0.7 | 10,23 | 75 | 0,85 |
| JMII 17 | 16000 | 25000 | 2300 | 80-140 | 132-252 | 145 | 370 | 203 | 10,97 | 85 | 1,1 | |
| JMII 18 | 20000 | 31500 | 2150 | 90-160 | 132-302 | 165 | 400 | 230 | 13,07 | 115 | 1,65 | |
| JMII 19 | 25000 | 40000 | 1950 | 100-170 | 167-302 | 175 | 440 | 245 | 38±0.9 | 14,26 | 150 | 2,69 |
| JMII 20 | 31500 | 50000 | 1850 | 110-180 | 167-302 | 185 | 460 | 260 | 22,13 | 170 | 3,28 | |
| JMII 21 | 35500 | 56000 | 1800 | 120-200 | 167-282 | 200 | 480 | 280 | 23,7 | 200 | 4,28 | |
| JMII 22 | 40000 | 63000 | 1700 | 130-200 | 202-352 | 210 | 500 | 295 | 24,6 | 230 | 5,18 | |
| JMII 23 | 50000 | 80000 | 1600 | 140-220 | 202-352 | 220 | 540 | 310 | 44±1 | 29,71 | 275 | 7,7 |
| JMII 24 | 63000 | 100000 | 1450 | 150-240 | 202-410 | 240 | 600 | 335 | 50±1.2 | 32,64 | 380 | 9,3 |
| JMII 25 | 80000 | 125000 | 1400 | 160-250 | 242-352 | 255 | 620 | 350 | 50±1.2 | 37,69 | 410 | 15,3 |
| JMII 26 | 90000 | 140000 | 1300 | 180-260 | 242-410 | 275 | 660 | 385 | 50,43 | 510 | 20,9 | |
| JMII 27 | 112000 | 180000 | 1200 | 190-280 | 282-470 | 295 | 720 | 410 | 60±1.4 | 71,51 | 620 | 32,4 |
| JMII 28 | 140000 | 200000 | 1150 | 220-300 | 282-470 | 300 | 740 | 420 | 93,37 | 680 | 36 | |
| JMII 29 | 160000 | 224000 | 1100 | 240-320 | 330-470 | 320 | 770 | 450 | 114,53 | 780 | 43,9 | |
| JMII 30 | 180000 | 280000 | 1050 | 250-340 | 330-550 | 350 | 820 | 490 | 130,76 | 950 | 60,5 | |
L'apparecchiatura di trasmissione di Jude della contea di Nanpi che fabbrica il co., srl è imprese che si sono specializzate nell'accoppiamento di produzione e della ricerca. Inoltre possiamo sviluppare i nuovi prodotti e la massa-produzione. Con esperienza ricca, gruppo professionale di R & S e varia attrezzatura nell'accoppiamento, ha circostanze superiori al soddisfatto ai vostri requisiti differenti.
I prodotti principali della società sono: tutti i tipi di accoppiamenti per industria del macchinario da ogni parte della parola, quali l'accoppiamento elastico radiale, l'accoppiamento gommato, l'accoppiamento universale, l'accoppiamento dell'ingranaggio del tamburo, l'accoppiamento elastico della forma del fiore della prugna, l'accoppiamento della coppia rigida Oldham, l'accoppiamento di catena del rullo, l'accoppiamento del diaframma, gli accoppiamenti elastici di coppia del perno della manica della colonna, la caviglia elastica, l'accoppiamento elastico della caviglia, di dispositivo di accoppiamento della pompa, ecc…
I concetti della nostra società è in tensione su qualità e si sviluppano su onore. L'accoppiamento presenta il vantaggio di alta qualità, il prezzo basso, modelli completi del prodotto. La nostra società sarà la vostra migliore scelta e restiamo in attesa per cooperare con voi.
