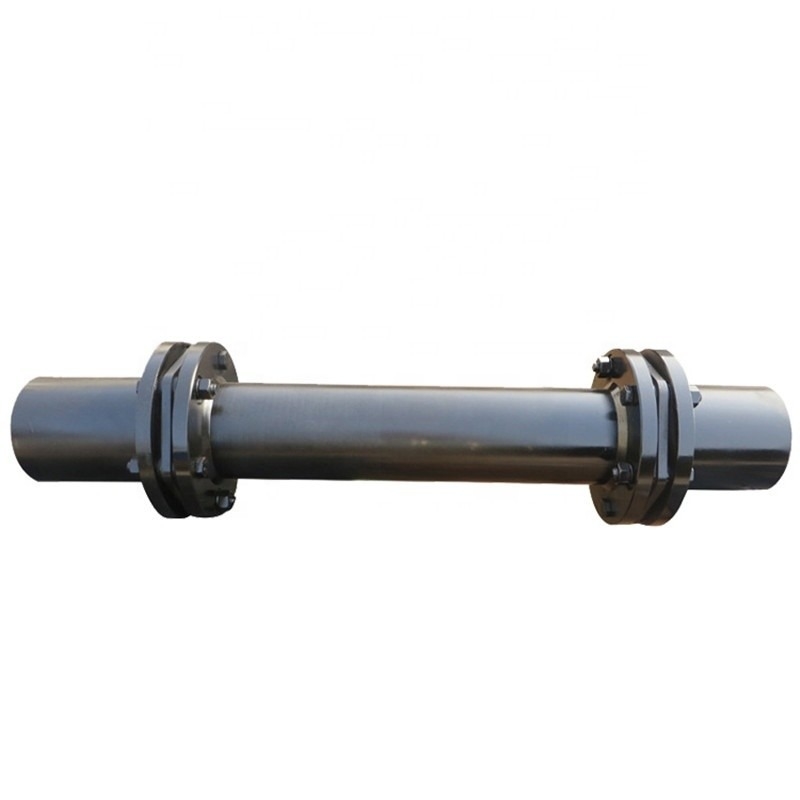

accoppiamento flessibile del diaframma
>
|
|
| Luogo di origine | porcellana del、 di cangzhou |
| Marca | jude |
| Certificazione | CE、ISO |
| Numero di modello | JMIIJ |
1. L'abilità assiale della compensazione è forte, rispetto all'accoppiamento dell'ingranaggio. Lo spostamento angolare può essere raddoppiato. Flessibile, permetta lo spostamento assiale, radiale ed angolare.
2. Ha effetto di attenuazione ovvio, nessun rumore, nessun'usura.
3. Adatti a temperatura elevata (- 80+300). Può lavorare nell'ambiente duro. Ed operazione sicura nell'impatto, ambiente di vibrazione.
4. Alta efficienza della trasmissione, fino a 99.86%.Especially adatto a trasporto di energia medio ed ad alta velocità.
5. Struttura, leggero semplice, di piccola dimensione, facile da assemblare e smontare. Nessuna lubrificazione è richiesta.
6. Esattamente il trasferimento la velocità, corrente senza slittamento, può essere usato per la trasmissione del macchinario di precisione.
| Dimensione | Serri il Tn KN.m | Max Torque KN.m | Velocità (n) r/min | Foro d | Lunghezza | D | D1 | D2 | Lmin | t | Peso chilogrammo di L1min | Peso chilogrammo | |
| L, L1 | L | ||||||||||||
| JMIIJ1 | 0,063 | 0,1 | 9300 | 20-38 | 38-82 | 40 | 92 | 53 | 45 | 70 | 8±0.2 | 2 | 1,4 |
| JMIIJ2 | 0,1 | 0,2 | 8400 | 25-45 | 44-112 | 45 | 102 | 63 | 45 | 80 | 8±0.2 | 2,9 | 2,1 |
| JMIIJ3 | 0,25 | 0,4 | 6700 | 30-55 | 60-112 | 55 | 128 | 77 | 76 | 96 | 11±0.3 | 5,7 | 4,2 |
| JMIIJ4 | 0,5 | 0,8 | 5900 | 35-65 | 60-142 | 65 | 145 | 91 | 76 | 116 | 11±0.3 | 8,5 | 6,4 |
| JMIIJ5 | 0,8 | 1,25 | 5100 | 40-75 | 84-142 | 75 | 168 | 105 | 102 | 136 | 14±0.3 | 12,5 | 9,6 |
| JMIIJ6 | 1,25 | 2 | 4750 | 45-80 | 84-172 | 80 | 180 | 112 | 102 | 140 | 15±0.4 | 16,5 | 12,5 |
| JMIIJ7 | 2 | 3,15 | 4300 | 50-85 | 84-172 | 80 | 200 | 120 | 114 | 140 | 15±0.4 | 21 | 15,5 |
| JMIIJ8 | 2,5 | 4 | 4200 | 55-85 | 84-172 | 80 | 205 | 120 | 114 | 140 | 20±0.4 | 23 | 16,5 |
| JMIIJ9 | 3,15 | 5 | 4000 | 55-90 | 84-172 | 90 | 215 | 128 | 127 | 160 | 20±0.4 | 27 | 19,5 |
| JMIIJ10 | 4 | 6,3 | 3650 | 60-95 | 107-172 | 100 | 235 | 132 | 127 | 170 | 23±0.5 | 36 | 25 |
| JMIIJ11 | 5 | 8 | 3400 | 60-100 | 107-212 | 100 | 250 | 145 | 140 | 170 | 23±0.5 | 42 | 30 |
| JMIIJ12 | 6,3 | 10 | 3200 | 60-110 | 107-212 | 110 | 270 | 155 | 140 | 190 | 23±0.5 | 50 | 36 |
| JMIIJ13 | 8 | 12,5 | 2850 | 60-110 | 107-212 | 115 | 300 | 162 | 165 | 200 | 27±0.6 | 66 | 45 |
| JMIIJ14 | 10 | 16 | 2700 | 70-125 | 107-212 | 125 | 320 | 176 | 165 | 220 | 27±0.6 | 78 | 55 |
| JMIIJ15 | 12,5 | 20 | 2450 | 75-130 | 107-252 | 140 | 350 | 186 | 165 | 240 | 32±0.7 | 110 | 75 |
| JMIIJ16 | 16 | 25 | 2300 | 80-140 | 132-252 | 145 | 370 | 203 | 219 | 250 | 32±0.7 | 125 | 85 |
| JMIIJ17 | 20 | 31,5 | 2150 | 90-160 | 132-302 | 165 | 400 | 230 | 219 | 290 | 32±0.7 | 160 | 115 |
| JMIIJ18 | 25 | 40 | 1950 | 100-170 | 167-302 | 175 | 440 | 245 | 219 | 300 | 38±0.9 | 220 | 150 |
| JMIIJ19 | 31,5 | 50 | 1850 | 100-180 | 167-302 | 185 | 460 | 260 | 267 | 320 | 38±0.9 | 245 | 170 |
| JMIIJ20 | 35,5 | 56 | 1800 | 120-200 | 167-352 | 200 | 480 | 280 | 267 | 350 | 38±0.9 | 275 | 200 |
| JMIIJ21 | 40 | 63 | 1700 | 120-200 | 167-352 | 210 | 500 | 295 | 267 | 370 | 38±0.9 | 320 | 230 |
| JMIIJ22 | 50 | 80 | 1600 | 140-220 | 202-352 | 220 | 540 | 310 | 299 | 380 | 44±1 | 400 | 275 |
| JMIIJ23 | 63 | 100 | 1450 | 140-240 | 202-410 | 240 | 600 | 335 | 356 | 410 | 50±1.2 | 560 | 380 |
| JMIIJ24 | 80 | 125 | 1400 | 160-250 | 242-410 | 255 | 620 | 350 | 356 | 440 | 50±1.2 | 620 | 410 |
| JMIIJ25 | 90 | 140 | 1300 | 180-280 | 242-470 | 275 | 660 | 385 | 356 | 480 | 50±1.2 | 740 | 510 |
| JMIIJ26 | 112 | 180 | 1200 | 190-300 | 242-270 | 295 | 720 | 410 | 406 | 510 | 60±1.4 | 970 | 620 |
| JMIIJ27 | 140 | 200 | 1150 | 220-320 | 282-470 | 300 | 740 | 420 | 406 | 520 | 60±1.4 | 1050 | 680 |
| JMIIJ28 | 160 | 224 | 1100 | 240-300 | 330-470 | 320 | 770 | 450 | 457 | 560 | 60±1.4 | 1200 | 780 |
L'apparecchiatura di trasmissione di Jude della contea di Nanpi che fabbrica il co., srl è imprese che si sono specializzate nell'accoppiamento di produzione e della ricerca. Inoltre possiamo sviluppare i nuovi prodotti e la massa-produzione. Con esperienza ricca, gruppo professionale di R & S e varia attrezzatura nell'accoppiamento, ha circostanze superiori al soddisfatto ai vostri requisiti differenti.
I prodotti principali della società sono: tutti i tipi di accoppiamenti per industria del macchinario da ogni parte della parola, quali l'accoppiamento elastico radiale, l'accoppiamento gommato, l'accoppiamento universale, l'accoppiamento dell'ingranaggio del tamburo, l'accoppiamento elastico della forma del fiore della prugna, l'accoppiamento della coppia rigida Oldham, l'accoppiamento di catena del rullo, l'accoppiamento del diaframma, gli accoppiamenti elastici di coppia del perno della manica della colonna, la caviglia elastica, l'accoppiamento elastico della caviglia, di dispositivo di accoppiamento della pompa, ecc…
I concetti della nostra società è in tensione su qualità e si sviluppano su onore. L'accoppiamento presenta il vantaggio di alta qualità, il prezzo basso, modelli completi del prodotto. La nostra società sarà la vostra migliore scelta e restiamo in attesa per cooperare con voi.
