accoppiamento flessibile del diaframma
>
|
|
| Luogo di origine | porcellana del、 di cangzhou |
| Marca | jude |
| Certificazione | CE、ISO |
| Numero di modello | Singolo disco di JMI |

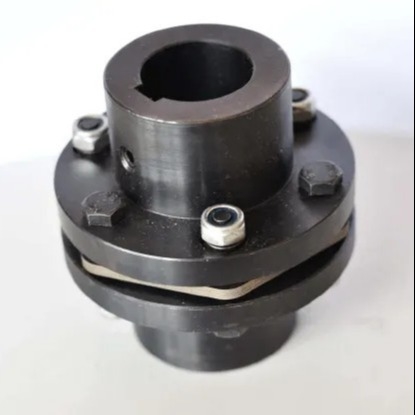

L'accoppiamento elastico del diaframma di JMII appartiene agli accoppiamenti del diaframma di serie della JM. Si compongono di parecchi gruppi di diaframmi (chiave sottile di acciaio inossidabile) ed i bulloni sono intrecciati con due metà degli accoppiamenti. Ogni diaframma si compone di parecchi strati. Il diaframma è diviso nel tipo della biella e nell'intera forma con differenti forme. La sua deformazione elastica è usata per compensare lo spostamento relativo delle due asce ed è un accoppiamento flessibile di rendimento elevato degli elementi elastici del metallo. Nessun lubrificazione, struttura compatta, tempo di impiego ad alta resistenza e lungo, nessuno spazio di rotazione, nessun'influenza sulla temperatura e inquinamento da idrocarburi, ha le caratteristiche di resistente agli'acidi, della resistenza dell'alcali e della resistenza della corrosione.
accoppiamento ouble dell'albero flessibile del diaframma per il punto Moto del codificatore di asse
1. l'alta rigidità di coppia di torsione, può controllare esattamente la rotazione dell'asse, può effettuare il controllo di alta precisione
2. progettato per il servo e motore facente un passo
3. Nessuna lacuna fra l'asse ed il collegamento della manica, generale per rotazione positiva e negativa
4. inerzia bassa, adatta ad operazione ad alta velocità
5. Il diaframma è fatto di acciaio per molle con la resistenza eccellente di affaticamento
|
Modello |
TorqueTn nominale /N.m |
coppia di torsione massima |
|
|
Lunghezza del foro dell'asse |
D |
D1 |
t |
Rigidezza di torsione |
peso |
momento di inerzia |
|
|
|
|
|
|
|
J1 Y |
L |
|
|
|
|
|
|
|
|
|
|
|
|
L |
|
|
|
|
|
|
|
|
JM1Ⅱ |
40 |
63 |
10700 |
14-28 |
27-62 |
35 |
80 |
39 |
8±0.2 |
0,37 |
0,9 |
0,0005 |
|
JM2Ⅱ |
63 |
100 |
9300 |
20-38 |
38-82 |
40 |
92 |
53 |
|
0,45 |
1,4 |
0,0011 |
|
JM3Ⅱ |
100 |
200 |
8400 |
25-45 |
44-112 |
45 |
102 |
63 |
|
0,56 |
2,1 |
0,002 |
|
JM4Ⅱ |
250 |
400 |
6700 |
30-55 |
60-112 |
55 |
128 |
77 |
11±0.3 |
0,81 |
4,2 |
0,006 |
|
JM5Ⅱ |
500 |
800 |
5900 |
35-65 |
60-142 |
65 |
145 |
91 |
|
1,2 |
6,4 |
0,012 |
|
JM6Ⅱ |
800 |
1250 |
5100 |
40-75 |
84-142 |
75 |
168 |
105 |
14±0.3 |
1,42 |
9,6 |
0,024 |
|
JM7Ⅱ |
1000 |
2000 |
4750 |
45-80 |
84-172 |
80 |
180 |
112 |
15±0.4 |
1,9 |
12,5 |
0,0365 |
|
JM8Ⅱ |
1600 |
3150 |
4300 |
50-85 |
84-172 |
|
200 |
120 |
|
2,35 |
15,5 |
0,057 |
|
JM9Ⅱ |
2500 |
4000 |
4200 |
55-85 |
84-172 |
|
205 |
|
20±0.4 |
2,7 |
16,5 |
0,065 |
|
JM10Ⅱ |
3150 |
5000 |
4000 |
55-90 |
84-172 |
90 |
215 |
128 |
|
3,02 |
19,5 |
0,083 |
|
JM11Ⅱ |
4000 |
6300 |
3650 |
60-95 |
107-172 |
100 |
235 |
132 |
23±0.5 |
3,46 |
25 |
0,131 |
|
JM12Ⅱ |
5000 |
8000 |
3400 |
60-100 |
107-212 |
|
250 |
145 |
|
3,67 |
30 |
0,174 |
|
JM13Ⅱ |
6300 |
10000 |
3200 |
63-110 |
107-212 |
110 |
270 |
155 |
|
5,2 |
36 |
0,239 |
|
JM14Ⅱ |
8000 |
12500 |
2850 |
65-110 |
107-212 |
115 |
300 |
162 |
27±0.6 |
7,8 |
45 |
0,38 |
|
JM15Ⅱ |
10000 |
16000 |
2700 |
70-125 |
107-212 |
125 |
320 |
176 |
|
8,43 |
55 |
0,5 |
|
JM16Ⅱ |
12500 |
20000 |
2450 |
75-130 |
107-252 |
140 |
350 |
186 |
32±0.7 |
10,23 |
75 |
0,85 |
|
JM17Ⅱ |
16000 |
25000 |
2300 |
80-140 |
132-252 |
145 |
370 |
203 |
|
10,97 |
85 |
1,1 |
|
JM18Ⅱ |
20000 |
31500 |
2150 |
90-160 |
132-302 |
165 |
400 |
230 |
|
13,07 |
115 |
1,65 |
|
JM19Ⅱ |
25000 |
40000 |
1950 |
100-170 |
167-302 |
175 |
440 |
245 |
38±0.9 |
14,26 |
150 |
2,69 |
|
JM20Ⅱ |
31500 |
50000 |
1850 |
110-180 |
167-302 |
185 |
460 |
260 |
|
22,13 |
170 |
3,28 |
|
JM21Ⅱ |
35500 |
56000 |
1800 |
120-200 |
167-282 |
200 |
480 |
280 |
|
23,7 |
200 |
4,28 |
|
JM22Ⅱ |
40000 |
63000 |
1700 |
130-200 |
202-352 |
210 |
500 |
295 |
|
24,6 |
230 |
5,18 |
|
JM23Ⅱ |
50000 |
80000 |
1600 |
140-220 |
202-352 |
220 |
540 |
310 |
44±1 |
29,71 |
275 |
7,7 |
|
JM24Ⅱ |
63000 |
100000 |
1450 |
150-240 |
202-410 |
240 |
600 |
335 |
50±1.2 |
32,64 |
380 |
9,3 |
|
JM25Ⅱ |
80000 |
125000 |
1400 |
160-250 |
242-352 |
255 |
620 |
350 |
50±1.2 |
37,69 |
410 |
15,3 |
|
JM26Ⅱ |
90000 |
140000 |
1300 |
180-260 |
242-410 |
275 |
660 |
385 |
|
50,43 |
510 |
20,9 |
|
JM27Ⅱ |
112000 |
180000 |
1200 |
190-280 |
282-470 |
295 |
720 |
410 |
60±1.4 |
71,51 |
620 |
32,4 |
|
JM28Ⅱ |
140000 |
200000 |
1150 |
220-300 |
282-470 |
300 |
740 |
420 |
|
93,37 |
680 |
36 |
|
JM29Ⅱ |
160000 |
224000 |
1100 |
240-320 |
330-470 |
320 |
770 |
450 |
|
114,53 |
780 |
43,9 |
|
JM30Ⅱ |
180000 |
280000 |
1050 |
250-340 |
330-550 |
350 |
820 |
490 |
|
130,76 |
950 |
60,5 |
L'apparecchiatura di trasmissione di Jude della contea di Nanpi che fabbrica il co., srl è imprese che si sono specializzate nell'accoppiamento di produzione e della ricerca. Inoltre possiamo sviluppare i nuovi prodotti e la massa-produzione. Con esperienza ricca, gruppo professionale di R & S e varia attrezzatura nell'accoppiamento, ha circostanze superiori al soddisfatto ai vostri requisiti differenti.
I prodotti principali della società sono: tutti i tipi di accoppiamenti per industria del macchinario da ogni parte della parola, quali l'accoppiamento elastico radiale, l'accoppiamento gommato, l'accoppiamento universale, l'accoppiamento dell'ingranaggio del tamburo, l'accoppiamento elastico della forma del fiore della prugna, l'accoppiamento della coppia rigida Oldham, l'accoppiamento di catena del rullo, l'accoppiamento del diaframma, gli accoppiamenti elastici di coppia del perno della manica della colonna, la caviglia elastica, l'accoppiamento elastico della caviglia, di dispositivo di accoppiamento della pompa, ecc…
I concetti della nostra società è in tensione su qualità e si sviluppano su onore. L'accoppiamento presenta il vantaggio di alta qualità, il prezzo basso, modelli completi del prodotto. La nostra società sarà la vostra migliore scelta e restiamo in attesa per cooperare con voi.
