Accoppiamento rigido della flangia
>
|
| Luogo di origine | porcellana del、 di cangzhou |
| Marca | jude |
| Certificazione | CE、ISO |

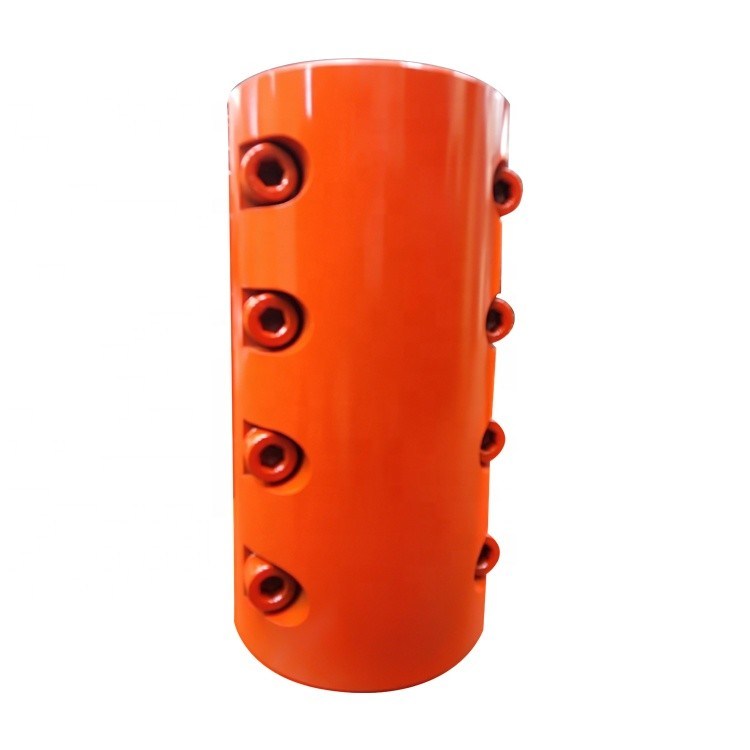

L'accoppiamento del morsetto di acciaio inossidabile è un accoppiamento comunemente usato di acciaio inossidabile. È usato per il collegamento di due assi di mescolatura quando l'asse di mescolatura del reattore è troppo lunga ed è fabbricata in due sezioni. Se l'albero di uscita del riduttore verticale è collegato con l'asse di mescolatura del reattore, usi l'accoppiamento del morsetto dovrebbe essere presentato quando ordinano, in modo da usare i requisiti non standard della dimensione dell'albero di uscita.
Quando l'accoppiamento del morsetto di acciaio inossidabile è montato e smontato, l'asse non deve muoversi lungo un asse, in modo da è molto conveniente da montare e smontare. Lo svantaggio dell'accoppiamento del morsetto è che l'accuratezza di allineamento di asse delle due assi è bassa, la struttura e la forma è relativamente complessa e l'accuratezza dell'equilibrio e di fabbricazione è relativamente alta. Basso, soltanto adatto ad occasioni con il carico a bassa velocità e stabile. Solitamente, la velocità lineare del bordo esterno non è più di 5m/s. Quando la velocità lineare supera 5m/s, un controllo di equilibrio è richiesto.
1. Per equilibrare la circostanza, i bulloni dovrebbero essere installati nelle fasi positive ed inverse. Gli accoppiamenti dell'anello non hanno proprietà assiali, radiali ed angolari della compensazione.
2. Le caratteristiche dell'accoppiamento del morsetto di acciaio inossidabile sono simili a quelle dell'accoppiamento delle coperture, la struttura è semplice, l'assemblea e lo smontaggio sono convenienti ed è adatto ad occasioni con a bassa velocità (la velocità _circumferential è 5M/S), nessun impatto ed il carico stabile di vibrazione. Per l'accoppiamento delle assi verticali quali gli agitatori.
3. L'accoppiamento del morsetto usa due coperture lungo un asse divise, che sono premute con i bulloni per realizzare il collegamento delle due assi. La coppia di torsione è trasmessa dall'attrito fra le superfici dei due accoppiamenti di metà e la chiave piana è usata come aiutante. unisca.
| Dimensione | Diametro del foro | Mmax | D | L | L1 | L2 | L0 | n-d0 | d1 | d2 | a1 | b1 | l1 | l2 | R | f | b | t | Peso (chilogrammi) |
| (H8/j7) | (H11/h11) | (H11) | (H11) | ||||||||||||||||
| JQ-25 | 25 | 90 | 95 | 110 | 20 | 45 | 58 | 4-12 | 32 | 20 | 5 | 4 | 35 | 60 | 0,2 | 0,4 | 8 | 28,3 | 4,47 |
| JQ-30 | 30 | 90 | 102 | 130 | 20 | 55 | 64 | 4-14 | 38 | 25 | 5 | 4 | 45 | 70 | 0,2 | 0,4 | 8 | 33,3 | 4,47 |
| JQ-35 | 35 | 236 | 118 | 162 | 20 | 71 | 80 | 4-14 | 43 | 30 | 5 | 4 | 55 | 85 | 0,4 | 0,6 | 10 | 38,3 | 7,6 |
| JQ-40 | 40 | 236 | 118 | 162 | 20 | 71 | 80 | 4-14 | 48 | 35 | 5 | 6 | 55 | 85 | 0,4 | 0,6 | 12 | 43,3 | 7,6 |
| JQ-45 | 45 | 530 | 135 | 190 | 24 | 83 | 94 | 4-14 | 57 | 37 | 6 | 5 | 70 | 100 | 0,4 | 0,6 | 14 | 48,8 | 10,85 |
| JQ-50 | 50 | 530 | 135 | 190 | 24 | 83 | 94 | 4-14 | 62 | 42 | 6 | 5 | 70 | 100 | 0,4 | 0,6 | 14 | 53,8 | 10,85 |
| JQ-55 | 55 | 530 | 135 | 190 | 24 | 83 | 94 | 4-14 | 67 | 47 | 6 | 5 | 70 | 100 | 0,6 | 1 | 16 | 59,3 | 10,85 |
| JQ-60 | 60 | 1400 | 172 | 250 | 30 | 110 | 124 | 6-18 | 73 | 50 | 8 | 6 | 100 | 130 | 0,6 | 1 | 18 | 64,4 | 25,06 |
| JQ-65 | 65 | 1400 | 172 | 250 | 30 | 110 | 124 | 6-18 | 78 | 55 | 8 | 6 | 100 | 130 | 0,6 | 1 | 18 | 69,4 | 25,06 |
| JQ-70 | 70 | 1400 | 172 | 250 | 30 | 110 | 124 | 6-18 | 83 | 60 | 8 | 6 | 100 | 130 | 0,6 | 1 | 20 | 74,9 | 25,06 |
| JQ-80 | 80 | 2650 | 185 | 280 | 38 | 131 | 138 | 6-18 | 94 | 7 | 10 | 8 | 110 | 145 | 0,6 | 1 | 22 | 85,4 | 30,16 |
| JQ-85 | 85 | 2650 | 185 | 280 | 38 | 121 | 138 | 6-18 | 99 | 75 | 10 | 8 | 110 | 145 | 0,6 | 1 | 22 | 90,4 | 30,16 |
| JQ-90 | 90 | 5200 | 230 | 330 | 38 | 146 | 164 | 6-23 | 105 | 80 | 10 | 8 | 140 | 170 | 0,6 | 1 | 25 | 95,4 | 56,38 |
| JQ-95 | 95 | 5200 | 230 | 330 | 38 | 146 | 164 | 6-23 | 110 | 85 | 10 | 8 | 140 | 170 | 0,6 | 1 | 25 | 100,4 | 56,38 |
| JQ-100 | 100 | 5200 | 230 | 330 | 38 | 146 | 164 | 6-23 | 115 | 90 | 10 | 8 | 140 | 170 | 0,6 | 1 | 28 | 106,4 | 56,38 |
| JQ-105 | 105 | 5200 | 230 | 330 | 38 | 146 | 164 | 6-23 | 120 | 95 | 10 | 8 | 140 | 170 | 0,6 | 1 | 28 | 111,4 | 56,38 |
| JQ-110 | 110 | 9000 | 260 | 390 | 46 | 172 | 190 | 6-23 | 125 | 100 | 12 | 10 | 160 | 200 | 0,6 | 1 | 28 | 116,4 | 90 |
| JQ-115 | 115 | 9000 | 260 | 390 | 46 | 172 | 190 | 6-23 | 130 | 105 | 12 | 10 | 160 | 200 | 0,6 | 1 | 32 | 122,4 | 90 |
| JQ-120 | 120 | 9000 | 260 | 390 | 46 | 172 | 190 | 6-23 | 135 | 110 | 12 | 10 | 160 | 200 | 0,6 | 1 | 32 | 127,4 | 90 |
| JQ-125 | 125 | 15000 | 280 | 440 | 54 | 193 | 210 | 8-23 | 140 | 115 | 14 | 12 | 180 | 225 | 0,6 | 1 | 32 | 132,4 | 125 |
| JQ-130 | 130 | 15000 | 280 | 440 | 54 | 193 | 210 | 8-23 | 146 | 118 | 14 | 12 | 180 | 225 | 0,6 | 1 | 32 | 137,4 | 125 |
| JQ-140 | 140 | 15000 | 300 | 440 | 54 | 193 | 230 | 8-23 | 158 | 128 | 14 | 12 | 180 | 225 | 0,6 | 1 | 36 | 148,4 | 125 |
| JQ-150 | 150 | 28000 | 340 | 500 | 64 | 218 | 260 | 8-33 | 170 | 134 | 16 | 14 | 200 | 255 | 0,6 | 1 | 36 | 158,4 | 215 |
| JQ-160 | 160 | 28000 | 340 | 500 | 64 | 218 | 260 | 8-33 | 180 | 144 | 16 | 14 | 200 | 255 | 0,6 | 1 | 40 | 169,4 | 215 |
| JQ-180 | 180 | 31000 | 380 | 560 | 72 | 244 | 300 | 8-33 | 200 | 162 | 18 | 16 | 240 | 285 | 1 | 1,5 | 45 | 190,4 | 350 |
| JQ-200 | 200 | 33750 | 420 | 640 | 80 | 280 | 340 | 8-33 | 220 | 182 | 20 | 18 | 270 | 325 | 1 | 1,5 | 45 | 210,4 | 516 |
L'apparecchiatura di trasmissione di Jude della contea di Nanpi che fabbrica il co., srl è imprese che si sono specializzate nell'accoppiamento di produzione e della ricerca. Inoltre possiamo sviluppare i nuovi prodotti e la massa-produzione. Con esperienza ricca, gruppo professionale di R & S e varia attrezzatura nell'accoppiamento, ha circostanze superiori al soddisfatto ai vostri requisiti differenti.
I prodotti principali della società sono: tutti i tipi di accoppiamenti per industria del macchinario da ogni parte della parola, quali l'accoppiamento elastico radiale, l'accoppiamento gommato, l'accoppiamento universale, l'accoppiamento dell'ingranaggio del tamburo, l'accoppiamento elastico della forma del fiore della prugna, l'accoppiamento della coppia rigida Oldham, l'accoppiamento di catena del rullo, l'accoppiamento del diaframma, gli accoppiamenti elastici di coppia del perno della manica della colonna, la caviglia elastica, l'accoppiamento elastico della caviglia, di dispositivo di accoppiamento della pompa, ecc…
I concetti della nostra società è in tensione su qualità e si sviluppano su onore. L'accoppiamento presenta il vantaggio di alta qualità, il prezzo basso, modelli completi del prodotto. La nostra società sarà la vostra migliore scelta e restiamo in attesa per cooperare con voi.
Q1: È voi società per azioni o il produttore?
: Siamo fabbrica.
Q2: Fornite i campioni? è liberamente o extra?
: : Sì, potremmo offrire il campione ma non gratis. Realmente abbiamo un principio molto buon dei prezzi, quando fate l'ordine in serie poi costate del campione sarete di ritorno a voi.
Q3: Quanto tempo è il vostro termine di consegna?
: È generalmente dei 10-15 giorni se le merci sono in azione. o è dei 7-25 giorni se le merci non sono in azione, è secondo la quantità.
Q4: Quanto tempo è la vostra garanzia?
: La nostra garanzia è di 12 mesi.
Q5: Avete procedure di ispezione per coppia?
: autoispezione 100% prima dell'imballaggio
Q6. Che cosa è il vostro pagamento?
: 1) 100% T/T. 2) 30% in anticipo, altri prima della spedizione. 3) L/C Q7: Posso avere una visita alla vostra fabbrica prima dell'ordine? : Sicuro, benvenuto visitare la nostra fabbrica.
