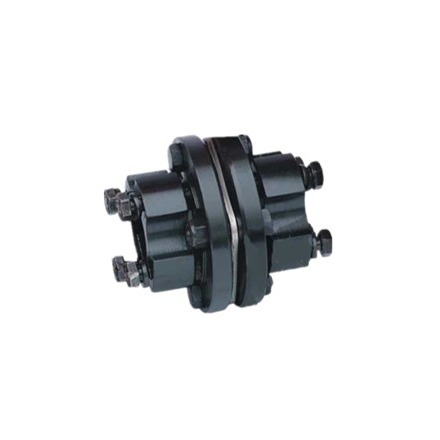

accoppiamento flessibile del diaframma
>
|
|
| Luogo di origine | porcellana del、 di cangzhou |
| Marca | jude |
| Certificazione | CE、ISO |
Che cosa è un accoppiamento del diaframma? Parecchi gruppi di diaframmi (strati di acciaio inossidabile) staggeredly sono collegati con le due metà dell'accoppiamento con i bulloni. Ogni gruppo di diaframmi è costituito dall'impilamento dei parecchi pezzi. I diaframmi sono divisi nel tipo della biella e nel tipo del intero-pezzo con differenti forme. L'accoppiamento del diaframma compensa lo spostamento relativo delle due assi collegate tramite la deformazione elastica del diaframma. È un accoppiamento flessibile ad alto rendimento con i forti elementi del metallo. Non deve essere lubrificato. Ha un tempo di impiego ad alta resistenza e lungo compatto della struttura. , Nessuna lacuna di rotazione, non colpita dalla temperatura e dall'inquinamento da idrocarburi, ha le caratteristiche di resistente agli'acidi, della resistenza dell'alcali e di anticorrosivo ed è adatto a trasmissione shafting nella temperatura elevata, nell'alta velocità e nelle condizioni di lavoro medie corrosive.
L'accoppiamento del diaframma può compensare i contrappesi assiali, radiali ed angolari fra il motore principale ed il motore azionamento dovuto gli errori fabbricanti, gli errori dell'installazione, la deformazione portante e l'influenza dei cambiamenti di aumento di temperatura. L'accoppiamento del diaframma è un accoppiamento flessibile dell'elemento elastico del metallo. Conta sul diaframma dell'accoppiamento del metallo per collegare i motori dello schiavo e della conduttura per trasmettere la coppia di torsione. Presenta i vantaggi di riduzione elastica di vibrazione, di nessun rumore e di nessuna lubrificazione. Prodotti ideali per gli accoppiamenti e gli accoppiamenti generali
|
| Dimensione | Termine nominale | Velocità | dimensioni principali | Nazione permissibile del rnmn | Momento di inerzia | Peso | ||||||
| Coppia di torsione | dmax | D | B | L | J | assiale | angolare | Chilogrammo | ||||
| N.m | r/min | millimetro | millimetro | (°) | chilogrammo. m2 | |||||||
| DJMOO | 9,8 | 20000 | 20 | 57 | 4,9 | 20 | 44,9 | 10 | ±0.8 | 1 | 1,74 | 0,14 |
| DJMO1 | 33 | 20000 | 22 | 68 | 6,1 | 26 | 58,1 | 13 | ±0.8 | 1 | 8 | 0,6 |
| DJMO2 | 90 | 20000 | 32 | 81 | 6,6 | 26 | 58,6 | 16 | ±1.0 | 1 | 24 | 1,1 |
| DJMO3 | 173 | 18000 | 35 | 93 | 8,4 | 29 | 66,4 | 22 | ±1.2 | 1 | 48 | 1,7 |
| DJM04 | 245 | 15000 | 42 | 104 | 112 | 34D | 79,2 | 20 | ±1.4 | 1 | 80 | 2,5 |
| DJMO5 | 420 | 13000 | 50 | 126 | 11,7 | 42 | 95,7 | 25 | ±1.6 | 45 | 224 | 4,3 |
| DJM06 | 772 | 12000 | 60 | 143 | 11,7 | 48 | 107,7 | 28 | ±1.8 | 45 | 440 | 6,9 |
| DJM07 | 1270 | 10000 | 75 | 168 | 16,8 | 58 | 132,8 | 23 | ±2.0 | 45 | 1080 | 11,3 |
| DJM08 | 2080 | 10000 | 82 | 194 | 17 | 64 | 145 | 30 | ±2.2 | 45 | 3380 | 16,7 |
| DJM09 | 3320 | 9000 | 95,0 | 214 | 21,6 | 77 | 175,6 | 22 | ±2.4 | 45 | 3520 | 22,7 |
| DJM1O | 4900 | 8000 | 108 | 246 | 23,9 | 89 | 201,9 | 23 | ±2.6 | 45 | 7200 | 35,4 |
| DJM11 | 6368 | 8000 | 118 | 276 | 272 | 102 | 230 | 40 | ±2.8 | 45 | 12800 | 52 |
| DJM12 | 8900 | 6300 | 110 | 276 | 17,5 | 128 | 273,5 | ±1.8 | 45 | 14400 | 57,2 | |
| DJM13 | 15280 | 5000 | 135 | 308 | 19 | 160 | 339 | ±2.0 | 30 | 22200 | 77,3 | |
| DJM14 | 25410 | 4700 | 155 | 346 | 21,5 | 182 | 385,5 | ±2.0 | 30 | 40800 | 123 | |
| DJM15 | 37130 | 4300 | 165 | 375 | 24 | 198 | 420 | ±2.0 | 30 | 64800 | 156 | |
| DJM16 | 47120 | 3900 | 180 | 410 | 29,5 | 214 | 457^ | ±2.2 | 30 | 100200 | 191 | |
| DJM17 | 57000 | 3500 | 190 | 445 | 29,5 | 225 | 479,5 | ±2.2 | 30 | 133000 | 245 | |
| DJM18 | 63186 | 3500 | 205 | 470 | 31 | 248 | 527 | ±2.4 | 30 | 186600 | 329 | |
| DJM19 | 82500 | 3200 | 230 | 512 | 32 | 278 | 588 | ±2.4 | 30 | 288000 | 394 | |
| DJM2O | 102100 | 2800 | 255 | 556 | 32,5 | 305 | 642,5 | ±2.5 | 30 | 448200 | 530 | |
| DJM21 | 126070 | 2450 | 265 | 588 | 34 | 318 | 670 | ±2.7 | 30 | 609600 | 619 | |
| DJM22 | 146350 | 2150 | 275 | 630 | 34,5 | 332 | 698,5 | ±2.8 | 30 | 831600 | 683 | |
| DJM23 | 173830 | 2000 | 290 | 655 | 35,5 | 348 | 731S | ±3.0 | 30 | 1070400 | 791 | |
L'apparecchiatura di trasmissione di Jude della contea di Nanpi che fabbrica il co., srl è imprese che si sono specializzate nell'accoppiamento di produzione e della ricerca. Inoltre possiamo sviluppare i nuovi prodotti e la massa-produzione. Con esperienza ricca, gruppo professionale di R & S e varia attrezzatura nell'accoppiamento, ha circostanze superiori al soddisfatto ai vostri requisiti differenti.
I prodotti principali della società sono: tutti i tipi di accoppiamenti per industria del macchinario da ogni parte della parola, quali l'accoppiamento elastico radiale, l'accoppiamento gommato, l'accoppiamento universale, l'accoppiamento dell'ingranaggio del tamburo, l'accoppiamento elastico della forma del fiore della prugna, l'accoppiamento della coppia rigida Oldham, l'accoppiamento di catena del rullo, l'accoppiamento del diaframma, gli accoppiamenti elastici di coppia del perno della manica della colonna, la caviglia elastica, l'accoppiamento elastico della caviglia, di dispositivo di accoppiamento della pompa, ecc…
I concetti della nostra società è in tensione su qualità e si sviluppano su onore. L'accoppiamento presenta il vantaggio di alta qualità, il prezzo basso, modelli completi del prodotto. La nostra società sarà la vostra migliore scelta e restiamo in attesa per cooperare con voi.
Q1: È voi società per azioni o il produttore?
: Siamo fabbrica.
Q2: Fornite i campioni? è liberamente o extra?
: : Sì, potremmo offrire il campione ma non gratis. Realmente abbiamo un principio molto buon dei prezzi, quando fate l'ordine in serie poi costate del campione sarete di ritorno a voi.
Q3: Quanto tempo è il vostro termine di consegna?
: È generalmente dei 10-15 giorni se le merci sono in azione. o è dei 7-25 giorni se le merci non sono in azione, è secondo la quantità.
Q4: Quanto tempo è la vostra garanzia?
: La nostra garanzia è di 12 mesi.
Q5: Avete procedure di ispezione per coppia?
: autoispezione 100% prima dell'imballaggio
Q6. Che cosa è il vostro pagamento?
: 1) 100% T/T. 2) 30% in anticipo, altri prima della spedizione. 3) L/C Q7: Posso avere una visita alla vostra fabbrica prima dell'ordine? : Sicuro, benvenuto visitare la nostra fabbrica.
