Le parti d'acciaio della coppia flessibile dell'OEM 45# serpeggiano la primavera dell'accoppiamento di griglia

Introduzione della primavera del serpente per l'accoppiamento di griglia

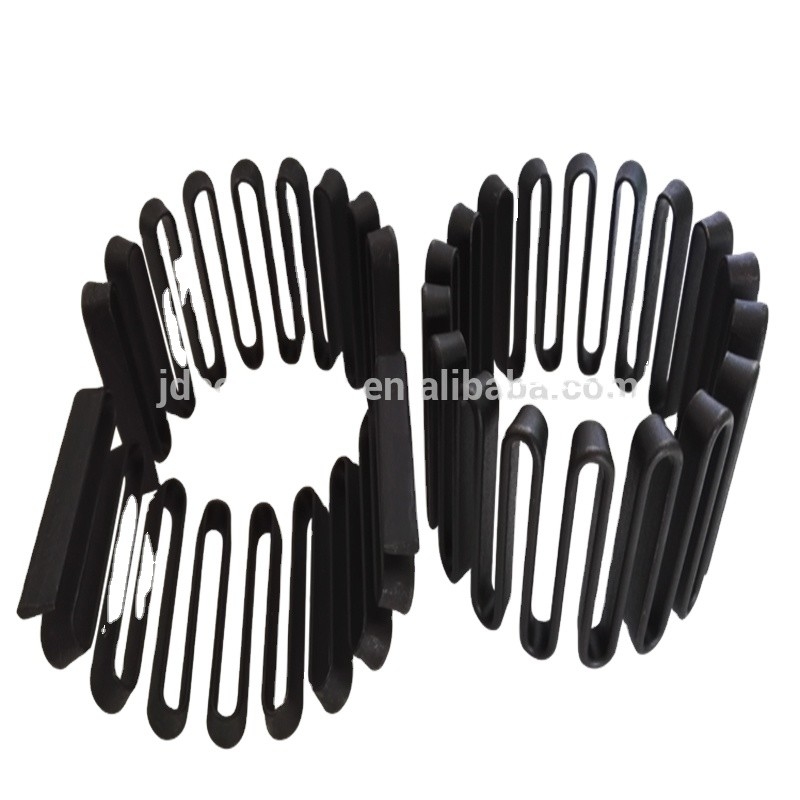

La molla del serpente inoltre è chiamata la molla dell'accoppiatore. Appartiene ad un tipo speciale molla. È fatta di una striscia d'acciaio a forma di del serpente con elasticità costante e la superficie interamente è spruzzata con il trattamento di prevenzione di ruggine. Molla tortuosa per il trasferimento di coppia di torsione e dell'amplificatore nel sistema della trasmissione meccanico, è stata ampiamente usata in attrezzatura di metallurgia, di sollevamento, del trasporto, di estrazione mineraria, di ingegneria del petrolio, della costruzione navale, del carbone, della gomma, della costruzione navale e di sollevamento del macchinario del porto.
La molla del serpente ha le seguenti caratteristiche:
1. tenga conto maggior deviazione dell'installazione
dovuto il contatto fra il piatto della molla e la superficie dell'arco del dente, l'accoppiamento può ottenere la grande flessibilità. Può essere installato allo stesso tempo con le deviazioni radiali, angolari ed assiali.
2. sopportare vasta gamma di carico variabile ed iniziare sicuro
Il contatto dell'accoppiamento della superficie del dente e di 2,5 foglie è curvato, quando la coppia di torsione di trasferimento aumenta, molla si archerà lungo la deformazione del dente, l'effetto di coppia in 2,5 sulla molla vicino al punto. Il cambiamento del momento del contatto fra la canna e la superficie del dente, cioè, cambiamenti con la dimensione della coppia di torsione e le sue caratteristiche della trasmissione è rigidezza variabile. Di conseguenza, può sopportare la maggior variazione del carico che l'accoppiamento elastico generale.
L'effetto d'attenuazione della forza della trasmissione sulla canna quando è deformato lungo l'arco del dente, particolarmente quando la macchina inizia o ha forte carico di impatto, ha un determinato grado di protezione per la sicurezza delle parti di corrispondenza.
3. buona attenuazione di vibrazione e tempo di impiego lungo
L'accoppiamento da serpeggiare assiale della molla incastonato a metà più di 36%.
La sezione della molla tortuosa con acciaio per molle di alta qualità, trattato termicamente trapezoidali rigorosamente e l'elaborazione speciale, ha buone proprietà meccaniche, di modo che il tempo di impiego dell'accoppiamento è ben migliore dell'accoppiamento flessibile del metallo (quali il perno elastico della manica, l'accoppiamento di nylon del perno) per la crescita.
4. alta efficienza della trasmissione ed operazione affidabile
L'efficienza della trasmissione dell'accoppiamento è 99,47% e la sua capacità di sovraccarico a breve termine è due volte della coppia di torsione stimata e la sua operazione è sicura ed affidabile.
5. struttura semplice ed assemblea e smantellamento convenienti
L'intera macchina ha meno parti, più piccolo volume e peso più leggero. La progettazione del film trapezoidale della molla di sezione trasversale è più conveniente e vicina che quella della scanalatura trapezoidale del dente, di modo che l'assemblea e lo smontaggio e la manutenzione sono più semplici dell'accoppiamento generale.
Poiché alcuni hanno le caratteristiche di cui sopra, la molla tortuosa è ampiamente usata in attrezzatura di metallurgia, di sollevamento, del trasporto, di estrazione mineraria, di ingegneria del petrolio, della costruzione navale, del carbone, della gomma, della costruzione navale e di sollevamento del macchinario del porto.
6. lubrificazione a basso rumore e buona
L'alloggio della lega di alluminio è protetto entro le molle per evitare correre esternamente e le coperture sono riempite di burro. Non solo fanno bene la lubrificazione, ma inoltre eliminano il rumore della maglia a lamella quando sono assorbite dal burro.
Il processo di trattamento termico del tipo molla del serpente:
1, la prima estinzione, temperante: la prima tempera e la tempera del tipo molla del serpente sono di regolare la struttura del piatto d'acciaio. Lo spazio in bianco della molla dello ssert è piatto di 145.5mm x di 14.5mm x di 3mm. Ogni lotto ha campioni di 3%. Lo spazio in bianco ed il campione sono caricati nell'imbracatura. È riscaldata nel forno a bagno del sale e l'olio è freddo.
Le parti di tempera dovrebbero essere pulite, scremate, la sabbiatura ed essere ricoperte di rivestimenti protettivi sulla superficie delle parti e dei campioni. La temperatura di rinvenimento è 720 C 10 C, la conservazione del calore è 60min, l'aria è fredda e la durezza è HRC26.
2, ricottura intermedia: la molla tortuosa in primo luogo è temprata per ricottura intermedia. Prima della ricottura intermedia, il rivestimento protettivo dovrebbe applicarsi prima di ricoprire. Dopo la tempera, il rivestimento residuo del ferro può essere rimosso dal leggero brillamento di sabbia e poi la forma finale sarà formata.
3, la seconda estinzione e temperare: lo scopo della seconda estinzione e di tempera della molla del serpente è di modellare la prestazione finale delle parti. Dopo la formazione finale, il filo di acciaio è legato e riscaldato e poi è raffreddato attraverso il bagno completamente deossidato del sale. Pulizia dell'acqua con 60~80 gradi di olio che estiguono, poi 425 - una tempera di 10 grado C, temperante la durezza della prova di abrasione della superficie dell'esemplare più di 0.2mm dovrebbe essere HRC49~51.
4, l'ultima tempera: dopo le prove la durezza della molla del serpente è qualificata, le parti sono elaborate sabbiando e poi pre sono trattate. La pressione è misurata a 55mm + a 1mm alla posizione reale di misura, 30~40h è mantenuto e poi la tempera finale è effettuata.

L'apparecchiatura di trasmissione di Jude della contea di Nanpi che fabbrica il co., srl è imprese che si sono specializzate nell'accoppiamento di produzione e della ricerca. Inoltre possiamo sviluppare i nuovi prodotti e la massa-produzione. Con esperienza ricca, gruppo professionale di R & S e varia attrezzatura nell'accoppiamento, ha circostanze superiori al soddisfatto ai vostri requisiti differenti.

I prodotti principali della società sono: tutti i tipi di accoppiamenti per industria del macchinario da ogni parte della parola, quali l'accoppiamento elastico radiale, l'accoppiamento gommato, l'accoppiamento universale, l'accoppiamento dell'ingranaggio del tamburo, l'accoppiamento elastico della forma del fiore della prugna, l'accoppiamento della coppia rigida Oldham, l'accoppiamento di catena del rullo, l'accoppiamento del diaframma, gli accoppiamenti elastici di coppia del perno della manica della colonna, la caviglia elastica, l'accoppiamento elastico della caviglia, di dispositivo di accoppiamento della pompa, ecc…

I concetti della nostra società è in tensione su qualità e si sviluppano su onore. L'accoppiamento presenta il vantaggio di alta qualità, il prezzo basso, modelli completi del prodotto. La nostra società sarà la vostra migliore scelta e restiamo in attesa per cooperare con voi.
