KC 4016 accoppiamento flessibile di coppia della catena del rullo 5016 5018 6018

4016/5016/5018/6018/ Di dispositivo di accoppiamento della catena del rullo

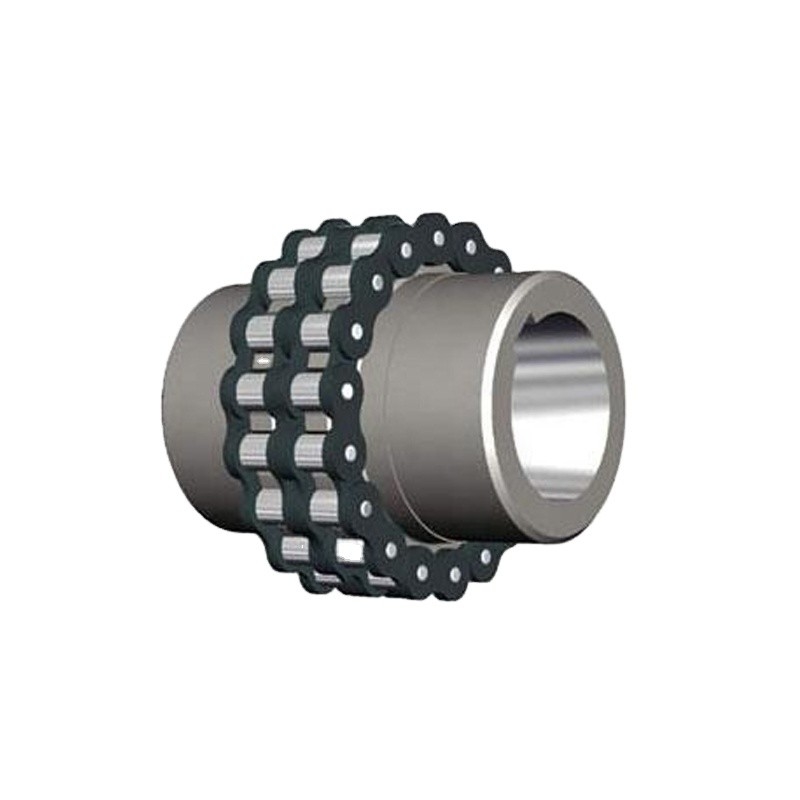

L'accoppiamento a catena del rullo è un accoppiamento flessibile della costruzione stupefacente semplice. Consiste di una combinazione di una catena di coppia e di un paio dei denti per catena di coppia. Flessibile e forte, l'accoppiamento a catena del rullo è adatto a una vasta gamma di applicazioni di coppia.
L'accoppiamento di catena del rullo può usato per l'ambiente che con le circostanze ad alta temperatura, bagnate e sporche. Non è adatto ad occasione che è nell'alta velocità e con il carico di impatto forte. Accoppiamento a catena del rullo se lavorando con gli stati eccellenti della copertura della protezione e di lubrificazione.
L'accoppiamento di catena comune comprende il doppio accoppiamento di catena del rullo, il singolo accoppiamento di catena del rullo di fila, l'accoppiamento di catena di forma del dente, accoppiamento a catena di nylon. Il suo tartaro è compatto ed il suo peso è leggero. Ma l'accoppiamento a catena del rullo non ha alto requisito a precisione dell'installazione.
In linea generale, ha luogo solitamente nel tempo di impiego lungo. La linea di produzione attrezzatura per vari generi di alimento congelato e di verdure disidratate dovrebbe trasportare dalla catena di acciaio inossidabile. Le catene del rullo ampiamente si applicano alla famiglia, industriale ed il macchinario agricolo, include il trasportatore, la macchina di disegno, la stampatrice, l'automobile, il motociclo e la bicicletta.

Caratteristiche principali
struttura 1.Simple, assemblea facile e smontaggio.
2.Lightweight e tempo di impiego lungo.
3.Have certa capacità di compensare installazione meno precisione.
4.Suitable per l'ambiente industriale ad alta temperatura, bagnato e polveroso.
5.Can non per la vibrazione ad alta velocità e violenta.

Descrizione di prodotto



Dimensione	Coppia di torsione N.m	Velocità RPM	Dimensione di base millimetro							Inerzia chilogrammo m2	Peso chilogrammo
			dmax	D	D1	S	L	La dk	Il LK
KC3812	190	5000	16	45	25	4,9	30	59	61	5.6x10-5	0,6
KC4012	249	4800	22	62	35		36	75		2.47X10-4	1,0
KC4014	329	4800	28	69	43	7,4	36	84	75	4.53X10-4	1,32
KC4016	419	4800	32	77	50		40	92		7.90X10-4	1,9
KC5014	620	4800	35	86	53			101		1.37X10-3	2,7
KC5016	761	3600	40	96	60	9,7	45	110	85	2.18X10-3	3,4
KC5018	989	3600	45	106	70			122		3.53x10-3	4,4
KC6018	1810	3300	56	127	85			142		9.33x10-3	7,8
KC6020	2210	2500	60	139	100	11,5	56	158	105	2.10X10-2	10,4
KC6022	2610	2500	71	152	110			168		2.16X10-2	12,4
KC8018	3920	2000	80	170	115		63	186		3,63 X10-2	15,2
KC8020	4800	2000	90	185	121	15,2	65	210	130	7.20x10-2	20,2
KC8022	5640	1800	100	203	140		71	220		8.00X10-2	26,1
KC10020	8400	1800	110	233	160	18,8	80	250	148	1,61 X10-1	39,1
KC12018	12700	1500	125	256	170		90	307	191	2,68 X10-1	52,6
KC 12022	18300	1250	140	304	210	22,7	100	357		5,93 X10-1	79,4
KC16018	26400	1100	160	341	224	30,1	112	425	250	1,05	110,7
KC 16022	38100	1000	200	405	280		140	475		2,50	191,8
KC20018	54100	800	205	426	294	37,5	241	496	300	4,60	323,4
KC 20022	77800	600	260	507	374			578		1.07X10	507,8
KC24022	137000	600	310	608	420	45,1	353	650	350	2.7X10	958,5
KC 24026	186000	500	380	705	520			745		5.70X10	1403,6
KC 32022	261000		430	806	570	60,1	400			1 .08x102	1970
KC 40020	494000	50	470	932	640					2.92X1 02	3149
KC 40024	602000		590	1093	800	75,6	512			4.95X102	4724
KC 40028	717000		700	1255	960					9.47X102	6620
