Accoppiamento di griglia della conicità
>
|
| Luogo di origine | porcellana del、 di cangzhou |
| Marca | jude |
| Certificazione | CE、ISO |

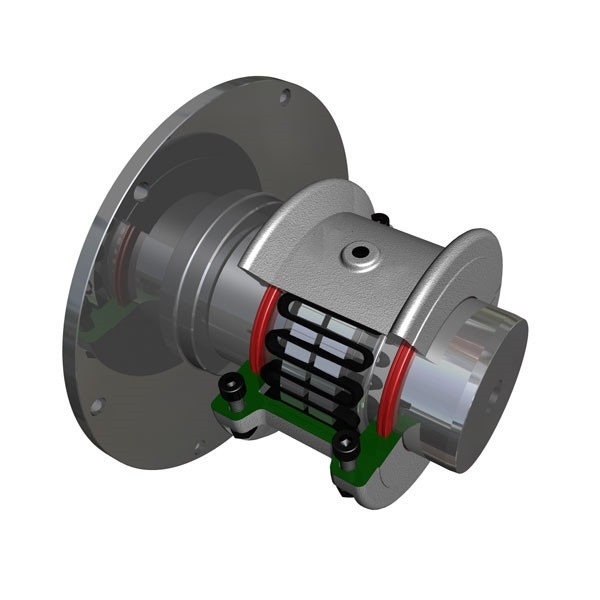

Accoppiamento di griglia/molla tortuosa che coppia l'accoppiamento flessibile di coppia bibby di /the con il disco JSP del freno
Caratteristiche dell'accoppiamento di griglia di JSP:
1. Progettazione spaccata orizzontale della copertura, ideale per spazio limitato
2. Permette l'accesso facile alla molla di griglia
3. Ben adattato per l'inversione delle applicazioni
4. Copertura di alluminio di griglia fusa sotto pressione peso leggero
5. Progettato per facilità della sostituzione della molla di griglia e di manutenzione
6. Le molle ad alta resistenza di griglia assicurano la prestazione di coppia superiore e la vita di coppia più lunga
7. Intercambiabile con gli accoppiamenti di griglia dello standard industriale
Gli accoppiamenti di JUDE Shaft sono utilizzati nella servo tecnologia dell'azionamento, le macchine utensili, il dispositivo per l'impaccettamento, i sistemi di automazione, i torchi tipografici, i robot industriali, controllo e la tecnologia e meccanica generale di posizionamento.
Immagini dettagliate
|
| Dimensione | Coppia di torsione Tm/N-m | Velocità [n] (r/min) | Freno | Foro d | Lunghezza | D | D1 | C | Chilogrammi del peso | Iniezione dell'olio | ||
| DIAMETRO D0 | Larghezza B | L | L1 | |||||||||
| JSP1 | 200 | 3800 | 315 | 30 | 20-50 | 63 | 88 | 150 | 125 | 3 | 9,579 | 0,086 |
| JSP2 | 315 | 3200 | 25-63 | 76 | 88 | 162 | 133 | 12,349 | 0,1135 | |||
| JSP3 | 630 | 2800 | 30-75 | 88 | 88 | 193 | 152 | 19,794 | 0,1725 | |||
| JSP4 | 1000 | 2700 | 400 | 35-85 | 98 | 88 | 212 | 179 | 28,42 | 0,254 | ||
| JSP5 | 1800 | 2400 | 40-100 | 120 | 119 | 250 | 216 | 6 | 47,76 | 0,427 | ||
| JSP6 | 2800 | 2200 | 450 | 50-110 | 127 | 146 | 270 | 241 | 64,922 | 0,5085 | ||
| JSP7 | 4500 | 2000 | 500 | 60-125 | 150 | 149 | 308 | 276 | 91,35 | 0,729 | ||
| JSP8 | 6300 | 1800 | 560 | 70-150 | 162 | 152 | 346 | 295 | 131,66 | 0,908 | ||
| JSP9 | 9000 | 1600 | 630 | 80-180 | 184 | 158 | 384 | 330 | 184,798 | 1,135 | ||
| JSP10 | 12500 | 1500 | 800 | 90-200 | 182 | 183 | 453 | 368 | 253,332 | 1,9068 | ||
| JSP11 | 16000 | 1300 | 900 | 100-220 | 198 | 198 | 500 | 400 | 336,414 | 2,8148 | ||
