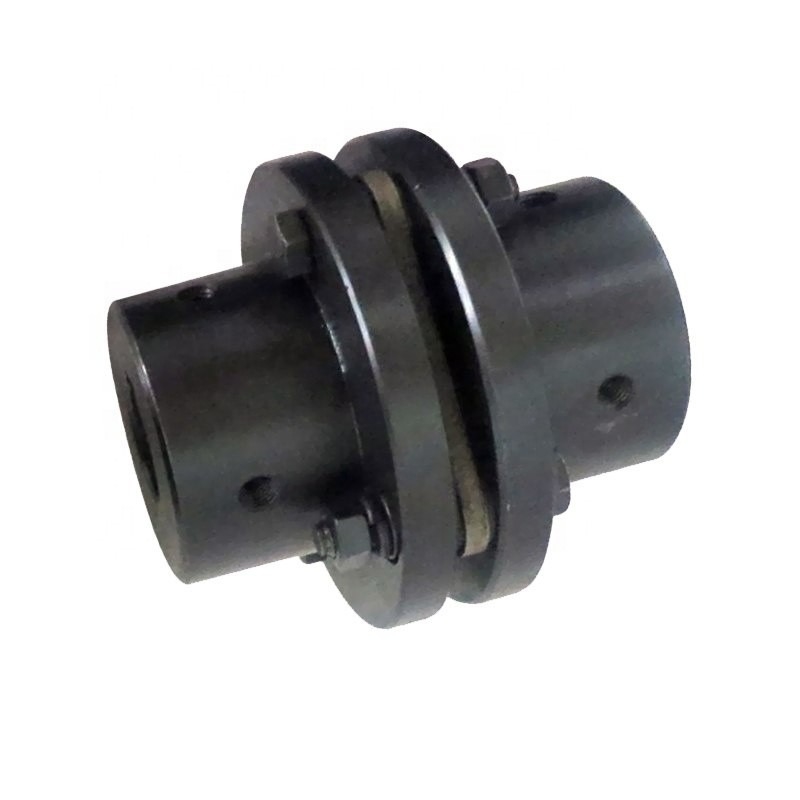

Acciaio di serie 45# della JM dell'accoppiamento flessibile dell'asse del diaframma del piatto
  • Acciaio di serie 45# della JM dell'accoppiamento flessibile dell'asse del diaframma del piatto
  • Acciaio di serie 45# della JM dell'accoppiamento flessibile dell'asse del diaframma del piatto
  • Acciaio di serie 45# della JM dell'accoppiamento flessibile dell'asse del diaframma del piatto
Acciaio di serie 45# della JM dell'accoppiamento flessibile dell'asse del diaframma del piatto

Acciaio di serie 45# della JM dell'accoppiamento flessibile dell'asse del diaframma del piatto

Luogo di origine porcellana del、 di cangzhou
Marca jude
Certificazione CE、ISO
Numero di modello JMII
Dettagli del prodotto
Industrie applicabili:
Hotel, negozi dell'indumento, negozi di materiale da costruzione, fabbrica, officine riparazioni del
Struttura:
Disco
Flessibile o rigido:
Flessibile
Standard o non standard:
Norma
Materiale:
Acciaio
Nome di prodotto:
di dispositivo di accoppiamento flessibile del piatto del diaframma di alta qualità
Trattamento di superficie:
Carburazione, annerendo, placcare, estiguente.
trattamento termico:
Trattamento termico d'estinzione ad alta frequenza
Materiale del corpo:
Acciaio 45#
Coppia di torsione di Norminal:
25-160000
RPM:
80-12500
Colore:
Su misura
Caratteristica:
Durata di funzionamento lunga
Velocità:
fino a 80 000 giri/min.
Trasporto di energia:
0.1-70 Mw
Evidenziare:

Accoppiamento flessibile dell'asse del piatto

,

Accoppiamento flessibile dell'asse del diaframma

Descrizione di prodotto

di dispositivo di accoppiamento flessibile del piatto del diaframma di alta qualità

Descrizione di prodotto
L'accoppiamento flessibile del diaframma di serie della JM è ampiamente usato nell'industria degli impianti e delle macchine, nella metallurgia, in miniere, in petrolio, nella energia elettrica chimica e, nel trasporto di sollevamento, della costruzione navale, in tessuto, nell'industria di luce, in macchinario agricolo, nella macchina da stampa e nella pompa idraulica, in fan, ecc. nella trasmissione della macchina di potere.

Le caratteristiche principali dell'accoppiamento del diaframma di serie della JM:

1. Il cattivo allineamento di asse della compensazione due dell'abilità e del tipo accoppiamento del dente può essere molto più di doppio spostamento di angolo, spostamento radiale del piccolo, flessibile, permettendo certo spostamento assiale, radiale ed angolare.
2. effetto di attenuazione ovvio, nessun rumore, nessun'usura.
3. alta efficienza della trasmissione, fino a 99,86%. Particolarmente adatto a trasmissione media ed ad alta velocità di alto potere.
4. adatti a temperatura elevata (- 80+300) ed all'ambiente duro e può essere nella scossa, nella vibrazione, nella sicurezza e nelle circostanze dinamiche.
5. assemblea semplice della struttura, e smontaggio leggeri, di piccola dimensione, convenienti. Senza muoversi la macchina può essere smontata (con tipo intermedio), nessun bisogno di lubrificazione.
6. esattamente trasportare la velocità di rotazione, l'operazione non ha girato cattivo, può essere usata per la trasmissione del macchinario di precisione.



Trasporto di energia

0,1 – 70 MW

Velocità

fino a 80 000 giri/min.

Coppia di torsione

fino a 1 500 000 nanometro

Modelli di progettazione

singolo diaframma

doppio diaframma

Tipo di collegamento

Dentro il hub

Hub esterno

Flangia

collegamento della Diaframma-manica

Serrato

       Acciaio di serie 45# della JM dell'accoppiamento flessibile dell'asse del diaframma del piatto 0Acciaio di serie 45# della JM dell'accoppiamento flessibile dell'asse del diaframma del piatto 1

      Acciaio di serie 45# della JM dell'accoppiamento flessibile dell'asse del diaframma del piatto 2



Tipo diaframma/caratteristiche di funzionamento di coppia industriali di JMII del disco
Dimensione Coppia di torsione Coppia di torsione di punta Max Speed Diametro del foro Foro LEN D DI t Rigidezza di torsione Peso Inerzia di Al di rotazione
Tn /N.m Tmax /N.m nmax r/min d1, d2 JI Y RACCOMANDI x10 Chilogrammo kg.m2
L L
JMI 1 40 63 10700 14-28 27-62 35 80 39 8±0.2 0,37 0,9 (Io (1 (1 (1H
JMII 2 63 100 9300 20-38 38-82 40 92 53   0,45 1,4 0,0011
JMII 3 100 200 8400 25-45 44-112 45 102 63   0,56 2,1 0,002
JMII 4 250 400 6700 30-55 60-112 55 128 77 ll±0.3 0,81 4,2 0,006
JMII 5 500 800 5900 35-65 60-142 65 145 91   1,2 6,4 0,012
JMII 6 800 1250 5100 40-75 84-142 75 168 105 14±0.3 1,42 9,6 0,024
JMII 7 1000 2000 4750 45-80 84-172 80 180 112 15±0.4 1,9 12,5 0,0365
JMII 8 1600 3150 4300 50-85 84-172   200 120   2,35 15,5 0,057
JMII 9 2500 4000 4200 55-85 84-172   205   20±0.4 2,7 16,5 0,065
JMII 10 3150 5000 4000 55-90 84-172 90 215 128   3,02 19,5 0,083
JMII 11 4000 6300 3650 60-95 107-172 100 235 132 23±0.5 3,46 25 0,131
JMII 12 5000 8000 3400 60-100 107-212   250 145   3,67 30 0,174
JMII 13 6300 10000 3200 63-110 107-212 110 270 155   5,2 36 0,239
JMII 14 8000 12500 2850 65-110 107-212 115 300 162 27±0.6 7,8 45 0,38
JMII 15 10000 16000 2700 70-125 107-212 125 320 176   8,43 55 0,5
JMII 16 12500 20000 2450 75-130 107-252 140 350 186 32±0.7 10,23 75 0,85
JMII 17 16000 25000 2300 80-140 132-252 145 370 203   10,97 85 1,1
JMII 18 20000 31500 2150 90-160 132-302 165 400 230   13,07 115 1,65
JMII 19 25000 40000 1950 100-170 167-302 175 440 245 38±0.9 14,26 150 2,69
JMII 20 31500 50000 1850 110-180 167-302 185 460 260   22,13 170 3,28
JMII 21 35500 56000 1800 120-200 167-282 200 480 280   23,7 200 4,28
JMII 22 40000 63000 1700 130-200 202-352 210 500 295   24,6 230 5,18
JMII 23 50000 80000 1600 140-220 202-352 220 540 310 44±1 29,71 275 7,7
JMII 24 63000 100000 1450 150-240 202-410 240 600 335 50±1.2 32,64 380 9,3
JMII 25 80000 125000 1400 160-250 242-352 255 620 350 50±1.2 37,69 410 15,3
JMII 26 90000 140000 1300 180-260 242-410 275 660 385   50,43 510 20,9
JMII 27 112000 180000 1200 190-280 282-470 295 720 410 60±1.4 71,51 620 32,4
JMII 28 140000 200000 1150 220-300 282-470 300 740 420   93,37 680 36
JMII 29 160000 224000 1100 240-320 330-470 320 770 450   114,53 780 43,9
JMII 30 180000 280000 1050 250-340 330-550 350 820 490   130,76 950 60,5







Circa noi

Acciaio di serie 45# della JM dell'accoppiamento flessibile dell'asse del diaframma del piatto 3

L'apparecchiatura di trasmissione di Jude della contea di Nanpi che fabbrica il co., srl è imprese che si sono specializzate nell'accoppiamento di produzione e della ricerca. Inoltre possiamo sviluppare i nuovi prodotti e la massa-produzione. Con esperienza ricca, gruppo professionale di R & S e varia attrezzatura nell'accoppiamento, ha circostanze superiori al soddisfatto ai vostri requisiti differenti.

I prodotti principali della società sono: tutti i tipi di accoppiamenti per industria del macchinario da ogni parte della parola, quali l'accoppiamento elastico radiale, l'accoppiamento gommato, l'accoppiamento universale, l'accoppiamento dell'ingranaggio del tamburo, l'accoppiamento elastico della forma del fiore della prugna, l'accoppiamento della coppia rigida Oldham, l'accoppiamento di catena del rullo, l'accoppiamento del diaframma, gli accoppiamenti elastici di coppia del perno della manica della colonna, la caviglia elastica, l'accoppiamento elastico della caviglia, di dispositivo di accoppiamento della pompa, ecc…

I concetti della nostra società è in tensione su qualità e si sviluppano su onore. L'accoppiamento presenta il vantaggio di alta qualità, il prezzo basso, modelli completi del prodotto. La nostra società sarà la vostra migliore scelta e restiamo in attesa per cooperare con voi.

Acciaio di serie 45# della JM dell'accoppiamento flessibile dell'asse del diaframma del piatto 4
